Ca y est j'ai le virus

Cependant je vais réaliser le réacteur moi-même maintenant que j'ai appris à braser. Bon pour le moment c'est en projet, j'ai le 508 sur le dos mais je vais profiter de ce sujet pour mes questions techniques et ne pas tout embrouiller avec le 508.

Comme j'ai encore moins de place que dans le camion et que j'utilise ce véhicule pour des trajets cours et moyens, je vais utiliser le GVI de michel et monter le réacteur selon les plans du forum.

Pour le moment je me suis procuré une tige acier inox de 14mm et une de 4mm, ça coince pour trouver le tube correspondant.
J'ai trouvé un tube inox de 13/17 qui pourrais aller avec une tige de 12mm mais j'ai abandonné cette idée car ça me paraissait trop petit, qu'en pensez vous ?
J'aimerai trouvé un tube inox de 15 ou 16 intérieur ce serait parfait.


Je profite d'ailleurs de ce sujet pour une annonce. Si quelqu'un avait une longueur de 50mm environ d'un tube de 15-16mm intérieur, je pourrais lui troquer contre de la tige pleine(j'ai de la 14mm et 4mm) ou lui acheter le cas échéant, la poste se chargera de nous rapprocher

A suivre

____________________________________________________________________________________________________

Edit 09-02-2009

Video d'ensemble du montage

http://www.dailymotion.com/video/x8avi4 ... apeur_tech

Fin edit

____________________________________________________________________________________________________


Edité par Christophe, voici l'assemblage réalisé:

[jime]

Bonjour

J'ai trouvé mon bonheur, du tuyau de 16/21, je vais bientot pouvoir passer à la pratique, un grand merci à pilote68 !!

[jime]

Bonsoir

Aujourd'hui j'ai pas pu essayer le 508, pluie battante toute la journée dans le var, donc j'ai attaqué le dopage de la rover.
J'ai du taff car je vais etre obligé de monter un réacteur vissé sur la ligne autrement je ne pourrais remonter la ligne d'échappement, à la manière de la 205d de michel.
J'ai un beau challenge à relever pour l'apprenti soudeur que je suis



Voilà le plan



J'ai commencé facile, par le GVI

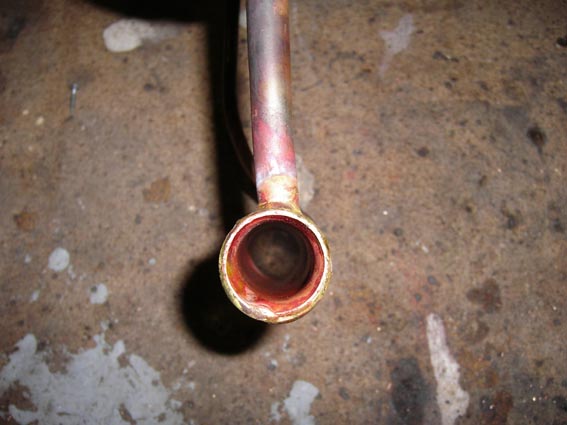

j'utilise une réduction pour évaser le tube intérieur avant la brasure

[Andre]

Bonjour

Cela sert a quoi le tuyau en bleu qui vas du filtre a air a la sortie du réacteur ?

André

[jime]

Bonjour

c'est le piquage d'air, je réchauffe l'air dans le réacteur avant de le mélanger à la vapeur d'eau du gvi

[Flytox]

Bonjour jime

c'est le piquage d'air, je réchauffe l'air dans le réacteur avant de le mélanger à la vapeur d'eau du gvi

Si tu as un problème de fonctionnement avec ce tuyau piqué en sortie du filtre à air ( qui doit être en légère dépression), tu peux essayer un petit filtre à air indépendant avec une tuyauterie courte pour arriver au niveau de ton réchauffage. Pour ma part j'utilise un filtre à essence tronqué.





Le problème c'est qu'à quelques millibar près on ne sait pas dans quel sens ça souffle....
A+

[jime]

Bonsoir

C'est vrai que sur mon camion j'ai pas ce probleme de dépression avec la cylindrée du moteur.

Bon plan galère aujourd'hui, je vais pas pouvoir faire comme je voulais. La tête de ligne d'échappement ne sort pas !!Il faut passer du coté moteur et enlever le haut moteur, cochons d'anglais
Qu'à cela ne tienne, je vais tout installer 60cm plus loin, j'ai pu démonter le 1er silencieux sans virer la ligne complete.
Encore un hic, le gvi de hier ne va plus car le nouveau est à plat, j'ai du modifier l'entrée d'eau au dessous

le coupable, impossible à passer vers l'arrière !!



Le nouveau gvi prévu pour etre installé à plat





Le gvi en place, l'arrivée d'eau est au niveau bas du gvi


Le réacteur : tube 16/21 tige 14mm
Antichambre 90mm
tige 135mm
détente 50mm



Le taraud du grand-père !!



Tout en place, je vais souder à l'arc une plaque 2mm pour reboucher tout ça, j'hésite à élargir le passage du réacteur car il est assez large et bouche bien le conduit...

[Andre]

Bonjour

c'est le piquage d'air, je réchauffe l'air dans le réacteur avant de le mélanger à la vapeur d'eau du gvi

Il me semblait que cette entrée d'air se faisiat du coté sortie GV entrée dans le réacteur ? a moins que tu experimente une autre facon ?
Dans la vrai vie je pose même pas de filtre sur cette entrée
un simple petit grillage fin juste pour empecher d'avaler un gros grain de sable ..

Il y 50 ans les autos n'avaient pas de filtre a air ...

André

[jime]

Salut andré

Il me semblait que cette entrée d'air se faisiat du coté sortie GV entrée dans le réacteur ?

c'est bien ça, en fait c'est mon dessin qui n'est pas très juste je voulais montrer le réacteur, l'air arrive par la droite traverse l'échappement pour se réchauffer sort du coté gauche dans un coude où il est mélangé avec la vapeur du gvi avant d'entrer dans le réacteur mais bon ce systeme ne verra pas le jour sur cette bagnole

[jime]

Bonsoir

Voilà le taff de la journée, je suis crevé !!

La tige, j'ai choisi de faire le centrage avec des petits morceaux de tige 4mm raboté au touret





La sortie réacteur qui bouche un peu trop l'éachappement



probleme réglé, l'ouverture est décalé quelques cm après le coude pour créer une restriction en sortie de réacteur



Presque terminé, ah le chantier, tordre de l'acier 2mm c'est une aventure, j'ai fais un feu et j'ai chauffé les morceaux à la braise avant de les matter

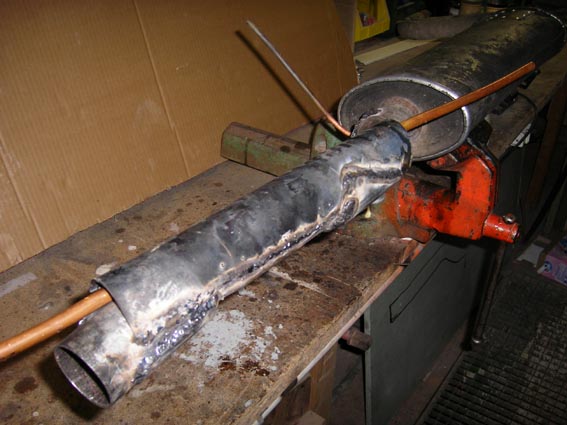

Vue de dessous, avec l'élargissement dans lequel je fais passer un cuivre pour l'arrivée d'air
