Brûleur à huile à boule avec un max de recyclage
-
- Grand Econologue
- Messages : 1155
- Inscription : 21/06/09, 01:02
- Localisation : Bretagne BZH powaaa
- x 3
Bonsoir ,
Tout d'abord , Dedelco ton dernier message est beaucoup plus mais alors beaucoup plus participatif je trouve c'est cool ça , la je dis oui , et je vais aller voir ce post sur les chaudiere pulsative ;) merci ( c'est toujours bon pour la tête de decouvrir des nouvelles choses ;) en tout cas pour la mienne oui lol ) , et l'idée est bonne par contre je ne vois pas sous quelle forme cela nous aiderais sur un bruleur ???? je rappel ici ont brule de l'huile et de la graisse ;) , et puis je ne veux pas jouer avec du gazoil chauffé , ouch booum , j'ai habité 5 ans en corse j'ai vue assez d'explosion comme ça lol .
Je vais quand même me culturer ( ;) ) le bocal avec ;).
manoria a dis :
"Pour ne pas relancer la polémiques du trou ou de la fente,
je ne prêche ni pour l'un ni pour l'autre, le but est d'être économique en air Mr. Green et d'être simple Very Happy
"
+ 1000
"Pour l'histoire d'une fréquence, je suis un peu septique que cela améliore la combustion. Je pense qu'il vaut mieux travailler sur la mécanique des fluides : buse de post-combustion, apport d'air de combustion chaud (système EGR), système flame bleue, double injection (solution selon moi la meilleur). "
Moi je ne suis pas septique ça vas forcement faire quelque chose lol , par contre quoi la ont peut être septique ;) .
Pour ce qui est d ela buse post combustion j'ai une petite idée qui me trotte dans la tête apres avoir lue le post de Captaine Maloche ;) .
Mon père m'as donné une bonne idée je pense :
1) fabriquer une admission d'air a base d'une tube que l'on a enroulé , pour faire un rond donc . de ce tube repart un autre tube vertical , les deux sont communicant a l'interieur bien sur .
On obtiens donc une espece de sucette en tube (un rond avec une barre ) .
2) dans le rond ont perce des trous ( alors les diametres et le nombre des trous reste a déterminer ) ces trou serons donc l'admission spherique de l'air de combustion .
Cette air sera pompé dehors par effet venturi donc , via le tube vertical qui traverse le bouchon haut et arrive donc à l'air libre ( il y a donc moyen de régler l'admission d'air en mettant un simple robinet a boule a l'entrée de ce tube donc ;) )
3) Ont positionne le rond juste devant la boule , la boule crache donc au centre du rond en direction de la buse , l'air devrais donc être injectée avant le début de la flamme (nickel normalement )
4) si ont a donc une admission d'air de ce type et un "T" de 1"1/2 avec une buse de 1"1/4 alors ont a bien un espace entre la buse et le bord du "T" , ce qui permet de mettre une seconde buse qui reprendra ( comme sur le principe que Captaine Maloche apllique ) normalement aussi par venturi entre le bout des buses et la base de la buse accroche flamme ( il y a un espace libre comme sur les photos que j'ai mis en ligne , entre "T " et buse ACFlamme .
Je vais faire un croquis je croix lol ça sera beaucoup plus claire ;) .
Air chaud , Andre l'a fait pour faire fondre du verre il parais aussi assez claire que cela dois augmenter la combustion ;) , quelque tour de cuivre pour prendre la chaleur avant de passer dans la boule devrais faire l'affaire effectivement .
Flamme bleu , ben dans ce cas je me trompe ou on retombe sur le principe de Captaine Maloche encore une fois ??? ou bien c'est quoi ton idee pour la flamme bleu ???
Double injection : Tout a fait d'accord pour l'allumage et la securite anti-extinction et allumage avec meintiens de la flamme comme tu l'as expliqué (ou i j'ai lue pas mal voir tout les posts sur la boule ;) , j'ai aussi lue les message de ton " petit frère " sur oilomobil je crois ;) )
Purée qui c'est qui te la dis que j'avais du sang de Troll , j'adère donc entièrement a cette philosophie ( mais pas que lol )
Sur ce je retourne dans mon garage , je vous montrerais les photo de mon support de buse ( je l'est modifié c'est beaucoup plus sérieux comme montage et en plus ça me fera le support du "T" en plus ;) , le tout a base un "crochet " "collier " ??? pour mây d'antenne ;) .
Ad tal pour les photos ;)
Tout d'abord , Dedelco ton dernier message est beaucoup plus mais alors beaucoup plus participatif je trouve c'est cool ça , la je dis oui , et je vais aller voir ce post sur les chaudiere pulsative ;) merci ( c'est toujours bon pour la tête de decouvrir des nouvelles choses ;) en tout cas pour la mienne oui lol ) , et l'idée est bonne par contre je ne vois pas sous quelle forme cela nous aiderais sur un bruleur ???? je rappel ici ont brule de l'huile et de la graisse ;) , et puis je ne veux pas jouer avec du gazoil chauffé , ouch booum , j'ai habité 5 ans en corse j'ai vue assez d'explosion comme ça lol .
Je vais quand même me culturer ( ;) ) le bocal avec ;).
manoria a dis :
"Pour ne pas relancer la polémiques du trou ou de la fente,
je ne prêche ni pour l'un ni pour l'autre, le but est d'être économique en air Mr. Green et d'être simple Very Happy
"
+ 1000
"Pour l'histoire d'une fréquence, je suis un peu septique que cela améliore la combustion. Je pense qu'il vaut mieux travailler sur la mécanique des fluides : buse de post-combustion, apport d'air de combustion chaud (système EGR), système flame bleue, double injection (solution selon moi la meilleur). "
Moi je ne suis pas septique ça vas forcement faire quelque chose lol , par contre quoi la ont peut être septique ;) .
Pour ce qui est d ela buse post combustion j'ai une petite idée qui me trotte dans la tête apres avoir lue le post de Captaine Maloche ;) .
Mon père m'as donné une bonne idée je pense :
1) fabriquer une admission d'air a base d'une tube que l'on a enroulé , pour faire un rond donc . de ce tube repart un autre tube vertical , les deux sont communicant a l'interieur bien sur .
On obtiens donc une espece de sucette en tube (un rond avec une barre ) .
2) dans le rond ont perce des trous ( alors les diametres et le nombre des trous reste a déterminer ) ces trou serons donc l'admission spherique de l'air de combustion .
Cette air sera pompé dehors par effet venturi donc , via le tube vertical qui traverse le bouchon haut et arrive donc à l'air libre ( il y a donc moyen de régler l'admission d'air en mettant un simple robinet a boule a l'entrée de ce tube donc ;) )
3) Ont positionne le rond juste devant la boule , la boule crache donc au centre du rond en direction de la buse , l'air devrais donc être injectée avant le début de la flamme (nickel normalement )
4) si ont a donc une admission d'air de ce type et un "T" de 1"1/2 avec une buse de 1"1/4 alors ont a bien un espace entre la buse et le bord du "T" , ce qui permet de mettre une seconde buse qui reprendra ( comme sur le principe que Captaine Maloche apllique ) normalement aussi par venturi entre le bout des buses et la base de la buse accroche flamme ( il y a un espace libre comme sur les photos que j'ai mis en ligne , entre "T " et buse ACFlamme .
Je vais faire un croquis je croix lol ça sera beaucoup plus claire ;) .
Air chaud , Andre l'a fait pour faire fondre du verre il parais aussi assez claire que cela dois augmenter la combustion ;) , quelque tour de cuivre pour prendre la chaleur avant de passer dans la boule devrais faire l'affaire effectivement .
Flamme bleu , ben dans ce cas je me trompe ou on retombe sur le principe de Captaine Maloche encore une fois ??? ou bien c'est quoi ton idee pour la flamme bleu ???
Double injection : Tout a fait d'accord pour l'allumage et la securite anti-extinction et allumage avec meintiens de la flamme comme tu l'as expliqué (ou i j'ai lue pas mal voir tout les posts sur la boule ;) , j'ai aussi lue les message de ton " petit frère " sur oilomobil je crois ;) )
Purée qui c'est qui te la dis que j'avais du sang de Troll , j'adère donc entièrement a cette philosophie ( mais pas que lol )
Sur ce je retourne dans mon garage , je vous montrerais les photo de mon support de buse ( je l'est modifié c'est beaucoup plus sérieux comme montage et en plus ça me fera le support du "T" en plus ;) , le tout a base un "crochet " "collier " ??? pour mây d'antenne ;) .
Ad tal pour les photos ;)
0 x
-
- Grand Econologue
- Messages : 1155
- Inscription : 21/06/09, 01:02
- Localisation : Bretagne BZH powaaa
- x 3
Bonsoir ,

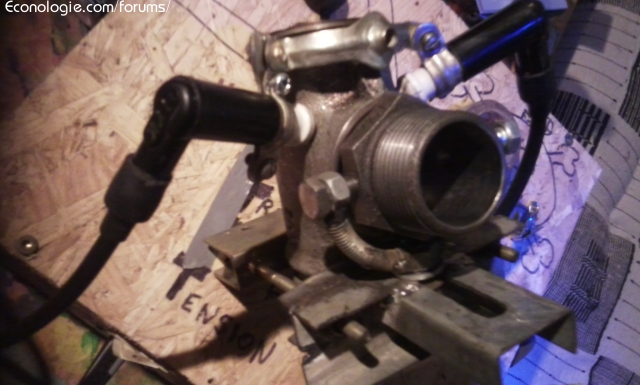

des news , pour les electrodes d'allumage et pour le support de buse .
J'ai modifié mon premier système de support de buse , j'ai du coup un "U" avec un écrou en dessous , et une glissiere sommaire qui me permet de modifier la distance de la buse par rapport au "T" , la buse est donc mobil d'avant en arrière cf photo ;) .

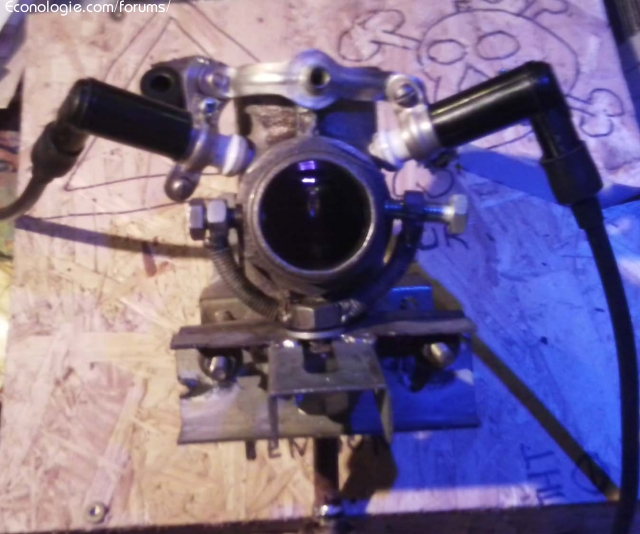

ONt peut aussi voir le système THT , avec ces deux anti-parasite de mob , sont fil THT de mob aussi ( ça je l'est acheter arff 12 euros les 3.5m mais ça marche bien des fois même dans la recup il faut savoir faire des concessions )
Donc maintenant les electrode sont des bougie de mob
un peu depouiller certe mais ça marche tres bien .
Ici un arc de 1 CM , bon je pense que je suis feblare en jus pour allumer l'huile , j'ai essayer avec un mini chalumeau , il s'allume si je bouche les trous d'arriver d'air , si je tourne la bague pour les ouvrir la je n'arrive pas a allumer le gaz , c'est l'arc qui est poussé
mais un peu de bricolage a la francaise
et tout devrais rentrer dans l'ordre .Bref , l'arc demarre avec un espace de 4 mm entre les electrodes (sous 12 v et mon ampere mètre d'alimentation reglable m'indique 1.5 A ), je vais jouer avec les valeurs de résistance et sur le nombre de spire du primaire ont veras se que ça donne ( et au pire je change de bobine THT je rappel que j'en est pris une de mini Tv normalement moins puissante qu'une de moniteur d'ordi ou de vieille grosse tv ) .
Ont vois des morceaux en fer encore sur les bougies , je les est retirés juste après .Et en regardant bien vous verez que j'ai cassé le bout de la porcelaine pour degage une plus longue partie de selectrodes , afin de faire danser l'arc dessus lorsque l'on incline le electrode .
En gros ont met les electrodes en V comme ça l'arc se cree avec 4 mm en bout , et dès qu'il y a un courant d'air l'arc monte et descend donc s'elargie et se ressert ( je me dis que ça dois etre bien pour allumer de permettre a l'arc de grandir sans se rompre non ??? )
Pour dépouiller les bougies c'est simple, il suffit d'une scie a métaux et vous faites des tranches en partant du bout de l'électrode donc en gros a la moitié du pas de vis , ont coupe jusqu'à ce que sa glisse sous la scie ( c'est la porcelaine) , ont fait le tour et hop la tranche se détache . J'ai fais 4 tranches en 3 ça dois passer aussi bien , pour le dernier bout ont scie dans le sens de la longueur de la bougie et au final ont écarte avec un tourne vis si cela ne s'est pas détaché tout seul .
Et voila des superbes électrode isolée porcelaine comme sur celle des bruleurs fioul en fait mais pour rien
Et voila ce que cela donne au final
plus tard la modification du stérilisateur pour que ça chauffe plus vite avec déplacement de la résistance dans la cuve et etc , si ça consomme faut pas que cela tourne longtemps ;) .
a plus tard
des news , pour les electrodes d'allumage et pour le support de buse .
J'ai modifié mon premier système de support de buse , j'ai du coup un "U" avec un écrou en dessous , et une glissiere sommaire qui me permet de modifier la distance de la buse par rapport au "T" , la buse est donc mobil d'avant en arrière cf photo ;) .
ONt peut aussi voir le système THT , avec ces deux anti-parasite de mob , sont fil THT de mob aussi ( ça je l'est acheter arff 12 euros les 3.5m mais ça marche bien des fois même dans la recup il faut savoir faire des concessions )
Donc maintenant les electrode sont des bougie de mob
un peu depouiller certe mais ça marche tres bien .
Ici un arc de 1 CM , bon je pense que je suis feblare en jus pour allumer l'huile , j'ai essayer avec un mini chalumeau , il s'allume si je bouche les trous d'arriver d'air , si je tourne la bague pour les ouvrir la je n'arrive pas a allumer le gaz , c'est l'arc qui est poussé
mais un peu de bricolage a la francaise
et tout devrais rentrer dans l'ordre .Bref , l'arc demarre avec un espace de 4 mm entre les electrodes (sous 12 v et mon ampere mètre d'alimentation reglable m'indique 1.5 A ), je vais jouer avec les valeurs de résistance et sur le nombre de spire du primaire ont veras se que ça donne ( et au pire je change de bobine THT je rappel que j'en est pris une de mini Tv normalement moins puissante qu'une de moniteur d'ordi ou de vieille grosse tv ) .
Ont vois des morceaux en fer encore sur les bougies , je les est retirés juste après .Et en regardant bien vous verez que j'ai cassé le bout de la porcelaine pour degage une plus longue partie de selectrodes , afin de faire danser l'arc dessus lorsque l'on incline le electrode .
En gros ont met les electrodes en V comme ça l'arc se cree avec 4 mm en bout , et dès qu'il y a un courant d'air l'arc monte et descend donc s'elargie et se ressert ( je me dis que ça dois etre bien pour allumer de permettre a l'arc de grandir sans se rompre non ??? )
Pour dépouiller les bougies c'est simple, il suffit d'une scie a métaux et vous faites des tranches en partant du bout de l'électrode donc en gros a la moitié du pas de vis , ont coupe jusqu'à ce que sa glisse sous la scie ( c'est la porcelaine) , ont fait le tour et hop la tranche se détache . J'ai fais 4 tranches en 3 ça dois passer aussi bien , pour le dernier bout ont scie dans le sens de la longueur de la bougie et au final ont écarte avec un tourne vis si cela ne s'est pas détaché tout seul .
Et voila des superbes électrode isolée porcelaine comme sur celle des bruleurs fioul en fait mais pour rien
Et voila ce que cela donne au final
plus tard la modification du stérilisateur pour que ça chauffe plus vite avec déplacement de la résistance dans la cuve et etc , si ça consomme faut pas que cela tourne longtemps ;) .
a plus tard
0 x
-
- Grand Econologue
- Messages : 1155
- Inscription : 21/06/09, 01:02
- Localisation : Bretagne BZH powaaa
- x 3
Du rapide ce soir
Correction du circuit haute tension , bon je croix que c'est de la Ht que j'avais avant maintenant c'est de THT .
Je vous ferais une tite image quand j'aurais tout mis sous boite .
Bon seul problème très temporaire ce nouveau générateur par ce que la je croix qu'on peut employer le terme de générateur fonctionne sous 220V , donc DANGER DE MORT .
Ceci dis c'est assez simple dans l'idee mais surtout si vous n'avez jamais démonté d'écran et que vous ne savez pas ce que c'est que la Très Haute Tension (la je pense qu'il y a sur et certain 10 Kv et si je ne me trompe pas probablement 25Kv ).
Donc on récupère un écran cathodique ( lol ont peut essayer avec un lcd ;) ) , donc ont vire le tube et son support avec les files qui ne servent a rien ( enfin qui ne serve plus ) , ont obtiens donc le circuit imprimé "mère" , et voila c'est fini .
La ventouse c'est la cathode et le cadre métallique l'anode .
Bilan vous avez pas interet a jouer a coté avec des machine electronique je pense , quand la platine est mise sous tension ont entend le bruit caractéristique de la bobine haute tension qui se met en résonnance vzzzzzzzz et Tchac VZZZZZZCHHCHHvzzzzzchhchchch et voila un super arc continue qui claque fort ;) .
Pour la petite histoire j'ai d'abord voulus tester le circuit avec des cable d'essais classique (ceux avec les fiche ) , bien sur pas tenue a la main ( j'imaginais bien que si le circuit ainsi emputé continuais a fonctionner il sortirais toujours ce qu'il sortais soit minimum 10Kv , donc a ce niveau le plastique de ces cables n'isole plus rien .
Perso ce n'est pas pour jouer avec donc j'ai pris une grosse et longue pince en plastique (il n'est plus isolant pour les files mais pas conducteur quand même ;) ) , et j'ai mis une sonde pour allez tester le cul de la bobine THT , je branche , j'allume j'étais en bout de cable presque tendue par rapport a la platine soit a peu prêt 80 cm et la , j'entends le transfo qui se met en resonnace
Pas normal ou si normal si c'est super pattator , et la je vois de l'arriere du connecteur du cable ( vous savez ceux ou il y a une pinoche devant et un trou derrière ) , une lueur bleu violet assez caractéristique qui commence a irradier , ben merci la pince ON EST JAMAIS ASSEZ PRUDENT , j'ai donc débranché tout de suite .
Ensuite vue le truc que ça venais de faire j'ai mis une distance d'un gros centimètre entre anode et cathode le tout pausé au sol sans mes main a coté ni quoi que ce soit d'ailleurs a par la pince en plastique qui tenais la cathode,et zzzz chhhhh l'arc étais la gros et bien bruiyant , la je dis respect pour l'arc sa fait réfléchir encore plus et ça m'as encore plus couper l'envie de jouer avec que je n'avais déjà pas ;) .
Autre chose , la taille de la bobine , ont reconnais une bonne construction aux elements qui le constitue , et la je dis les vieux HP c'est du serieux wowo impressionnante la bobine et sa ferrite ennorrmmeee .
Bilan je vais me demonter un autre HP pour récupe la THT et faire une petite mise au point pour mon générateur d'arc sous 12 Volts .
Faite super super super gaffe et après faite encore gaffe .
et surtout allez voir comment démonter une THT avant toute chose et comprenez bien ce qui y est dis , si vous avez des doute ne le faite pas et acheter un bruleur d'occase avec tout dessus (merci Manoria , je ne savais pas cela je n'y connais presque rien en chauffage moi )
Correction du circuit haute tension , bon je croix que c'est de la Ht que j'avais avant maintenant c'est de THT .
Je vous ferais une tite image quand j'aurais tout mis sous boite .
Bon seul problème très temporaire ce nouveau générateur par ce que la je croix qu'on peut employer le terme de générateur fonctionne sous 220V , donc DANGER DE MORT .
Ceci dis c'est assez simple dans l'idee mais surtout si vous n'avez jamais démonté d'écran et que vous ne savez pas ce que c'est que la Très Haute Tension (la je pense qu'il y a sur et certain 10 Kv et si je ne me trompe pas probablement 25Kv ).
Donc on récupère un écran cathodique ( lol ont peut essayer avec un lcd ;) ) , donc ont vire le tube et son support avec les files qui ne servent a rien ( enfin qui ne serve plus ) , ont obtiens donc le circuit imprimé "mère" , et voila c'est fini .
La ventouse c'est la cathode et le cadre métallique l'anode .
Bilan vous avez pas interet a jouer a coté avec des machine electronique je pense , quand la platine est mise sous tension ont entend le bruit caractéristique de la bobine haute tension qui se met en résonnance vzzzzzzzz et Tchac VZZZZZZCHHCHHvzzzzzchhchchch et voila un super arc continue qui claque fort ;) .
Pour la petite histoire j'ai d'abord voulus tester le circuit avec des cable d'essais classique (ceux avec les fiche ) , bien sur pas tenue a la main ( j'imaginais bien que si le circuit ainsi emputé continuais a fonctionner il sortirais toujours ce qu'il sortais soit minimum 10Kv , donc a ce niveau le plastique de ces cables n'isole plus rien .
Perso ce n'est pas pour jouer avec donc j'ai pris une grosse et longue pince en plastique (il n'est plus isolant pour les files mais pas conducteur quand même ;) ) , et j'ai mis une sonde pour allez tester le cul de la bobine THT , je branche , j'allume j'étais en bout de cable presque tendue par rapport a la platine soit a peu prêt 80 cm et la , j'entends le transfo qui se met en resonnace
Pas normal ou si normal si c'est super pattator , et la je vois de l'arriere du connecteur du cable ( vous savez ceux ou il y a une pinoche devant et un trou derrière ) , une lueur bleu violet assez caractéristique qui commence a irradier , ben merci la pince ON EST JAMAIS ASSEZ PRUDENT , j'ai donc débranché tout de suite .
Ensuite vue le truc que ça venais de faire j'ai mis une distance d'un gros centimètre entre anode et cathode le tout pausé au sol sans mes main a coté ni quoi que ce soit d'ailleurs a par la pince en plastique qui tenais la cathode,et zzzz chhhhh l'arc étais la gros et bien bruiyant , la je dis respect pour l'arc sa fait réfléchir encore plus et ça m'as encore plus couper l'envie de jouer avec que je n'avais déjà pas ;) .
Autre chose , la taille de la bobine , ont reconnais une bonne construction aux elements qui le constitue , et la je dis les vieux HP c'est du serieux wowo impressionnante la bobine et sa ferrite ennorrmmeee .
Bilan je vais me demonter un autre HP pour récupe la THT et faire une petite mise au point pour mon générateur d'arc sous 12 Volts .
Faite super super super gaffe et après faite encore gaffe .
et surtout allez voir comment démonter une THT avant toute chose et comprenez bien ce qui y est dis , si vous avez des doute ne le faite pas et acheter un bruleur d'occase avec tout dessus (merci Manoria , je ne savais pas cela je n'y connais presque rien en chauffage moi )
0 x
-
- Grand Econologue
- Messages : 1155
- Inscription : 21/06/09, 01:02
- Localisation : Bretagne BZH powaaa
- x 3
Bonsoir,
Bon ok c'était une vrai fausse bonne idée , quoi que ;) .
Enfin bref bonne nouvelle sur ce circuit il est protégé thermiquement , mauvaise nouvelle il ne faut pas 1 minutes pour qu'elle s'active , j'avais plutôt opté pour 1 minute comme le faisais Macro ou Franck44 je ne sais plus enfin chez eux ça marchais donc je me base la dessus point .
Je ne me suis donc pas arrêté là vous pensez bien .
Demontage de Bobine THT en Règle ( toute sécurité appliqué plutôt deux fois qu'une ).
Bobine Samsung ont reconnais la qualité ;) .
Je bidouille mon circuit et voila j'ai un superbe démarrage a 8 mm d'écartement a peu près ? suffira suffira pas ? ont verras ;)
Allez a suivre
Bon ok c'était une vrai fausse bonne idée , quoi que ;) .
Enfin bref bonne nouvelle sur ce circuit il est protégé thermiquement , mauvaise nouvelle il ne faut pas 1 minutes pour qu'elle s'active , j'avais plutôt opté pour 1 minute comme le faisais Macro ou Franck44 je ne sais plus enfin chez eux ça marchais donc je me base la dessus point .
Je ne me suis donc pas arrêté là vous pensez bien .
Demontage de Bobine THT en Règle ( toute sécurité appliqué plutôt deux fois qu'une ).
Bobine Samsung ont reconnais la qualité ;) .
Je bidouille mon circuit et voila j'ai un superbe démarrage a 8 mm d'écartement a peu près ? suffira suffira pas ? ont verras ;)
Allez a suivre
0 x
-
- Grand Econologue
- Messages : 1155
- Inscription : 21/06/09, 01:02
- Localisation : Bretagne BZH powaaa
- x 3
Bonsoir,
Dernières modifs , allumage rev.3 , le rev. 2 marche bien mais le trois mieux beaucoup mieux attention ça vas allumé .
J'ai retrouvé au fond d'un tiroir un petit circuit magique qui remplace les visses platinées sur les moteur thermique ;) ( les photos suivrons ) ..
Montage simple avec une bobine HT voiture , le petit circuit monter sur un petit radiateur de processeur , le tout dans une boite en fibre garnie de mousse anti-électricité statique ( je ne sais absolument pas si ça auras un effet quelconque du côté électricité mais du côté statique tout l'ai dedans du coup ) .
De la boite j'ai sortie une commande filaire pour la mise en route ,
Et tout est alimenté par une battere bien évidement , cout total Zero euros , la récupe c'est tout un art qui prend du temps et pour le ramassage avec tri et rengement ;) .
Donc bilan on allume et pafff , un arc bien blanc ,impressionnant même , de 1.5 cm je dirais , oui oui je vous montrerais ça , ça patate grave de chez grave plus que tout ce que j'ai sortie jusqu'à maintenant et pourtant avec la Bobine d'écran ça claque aussi mais la tout est pile poile optimisé donc attention .
D'ailleurs attention la danger danger danger , il faut prendre un max de précaution et bien tout isolé , et SE PROTÉGER .
Donc pour la génération d'arc c'est bon , pour ce qui est des bougies attention je viens de voir que les "champions" (en tout cas les culots long que j'ai utilisé ) ont une électrode fabriquée avec deux métaux assemble dans la porcelaine .
D'où pertes assez conséquentes .
Essais avec des bougie "renault", et la rien a voir , ont garde la patate ;) .
Etape suivante , faire un montage efficace mais provisoire pour le remplissage de mon réservoir de test en automatique quand même , histoire de délirer un peu ;) .
Le principe , toujours simple ( enfin je trouve ) .
Un contact se fait par le biais d'une flotteur dans le réservoir, je détaillerais mon contacteur maison plus tard enfin j'en est deux model a faire un simple mais avec une piece de plomberie l'autre avec du tuyau du cuivre du fil et de l'aluminium ;) et une balle de pingpong ou autre ;) .
Bref un contact se fait une tempo se met en marche (je vais vois a en fabriquer une a partir d'un 555 ;) simple et efficace ) l edetail plus tard aussi ;) .
Pour l'instant je suis en train de faire le bac du dessous qui sera mon bac d dessus dans la version définitive.
Donc c'est une stérilisatrice à bocaux , bon j'ai craqué je l'ai dis neuve a 20 euros je crois , c'est super , 30 L en fer émaillé , résitance chauffante et thermostat jusqu'à 100 °c .
Le tout est de sortir tout l'électrique du dessous pour le mettre dedans ;) lol , ben si j'ai mis la résistance dedans comme pour une friteuse , a votre avis ça vas durer combien de temps ? moi je paris pour longtemps , bon je vais mettre aussi la sonde du thermostat mais pas le palpeur , a votre avis la sonde elle vas dire quoi ??? je me dis que ça devrais le faire, certes il y aura peut être un petit décalage de température ?? ont veras bien .Si les ordi marche dans l'huile pourquoi pas une sonde non mais .
Et donc pour pomper l'huile pour le moment ( pas la pompe a piston elle pompe trop pour le petit réservoir que j'ai ;) ), mais une pompe de lave vaisselle ou lave linge enfin un truc petit et qui fonctionne bien et sans bruit c'est cool .
Donc voila y'a plus qu'à fair ela minuterie , heu trouver les composant sur les cartes que je garde ;) avnt tout c'est pas gagné .
Allez a plus pour les photos
Dernières modifs , allumage rev.3 , le rev. 2 marche bien mais le trois mieux beaucoup mieux attention ça vas allumé .
J'ai retrouvé au fond d'un tiroir un petit circuit magique qui remplace les visses platinées sur les moteur thermique ;) ( les photos suivrons ) ..
Montage simple avec une bobine HT voiture , le petit circuit monter sur un petit radiateur de processeur , le tout dans une boite en fibre garnie de mousse anti-électricité statique ( je ne sais absolument pas si ça auras un effet quelconque du côté électricité mais du côté statique tout l'ai dedans du coup ) .
De la boite j'ai sortie une commande filaire pour la mise en route ,
Et tout est alimenté par une battere bien évidement , cout total Zero euros , la récupe c'est tout un art qui prend du temps et pour le ramassage avec tri et rengement ;) .
Donc bilan on allume et pafff , un arc bien blanc ,impressionnant même , de 1.5 cm je dirais , oui oui je vous montrerais ça , ça patate grave de chez grave plus que tout ce que j'ai sortie jusqu'à maintenant et pourtant avec la Bobine d'écran ça claque aussi mais la tout est pile poile optimisé donc attention .
D'ailleurs attention la danger danger danger , il faut prendre un max de précaution et bien tout isolé , et SE PROTÉGER .
Donc pour la génération d'arc c'est bon , pour ce qui est des bougies attention je viens de voir que les "champions" (en tout cas les culots long que j'ai utilisé ) ont une électrode fabriquée avec deux métaux assemble dans la porcelaine .
D'où pertes assez conséquentes .
Essais avec des bougie "renault", et la rien a voir , ont garde la patate ;) .
Etape suivante , faire un montage efficace mais provisoire pour le remplissage de mon réservoir de test en automatique quand même , histoire de délirer un peu ;) .
Le principe , toujours simple ( enfin je trouve ) .
Un contact se fait par le biais d'une flotteur dans le réservoir, je détaillerais mon contacteur maison plus tard enfin j'en est deux model a faire un simple mais avec une piece de plomberie l'autre avec du tuyau du cuivre du fil et de l'aluminium ;) et une balle de pingpong ou autre ;) .
Bref un contact se fait une tempo se met en marche (je vais vois a en fabriquer une a partir d'un 555 ;) simple et efficace ) l edetail plus tard aussi ;) .
Pour l'instant je suis en train de faire le bac du dessous qui sera mon bac d dessus dans la version définitive.
Donc c'est une stérilisatrice à bocaux , bon j'ai craqué je l'ai dis neuve a 20 euros je crois , c'est super , 30 L en fer émaillé , résitance chauffante et thermostat jusqu'à 100 °c .
Le tout est de sortir tout l'électrique du dessous pour le mettre dedans ;) lol , ben si j'ai mis la résistance dedans comme pour une friteuse , a votre avis ça vas durer combien de temps ? moi je paris pour longtemps , bon je vais mettre aussi la sonde du thermostat mais pas le palpeur , a votre avis la sonde elle vas dire quoi ??? je me dis que ça devrais le faire, certes il y aura peut être un petit décalage de température ?? ont veras bien .Si les ordi marche dans l'huile pourquoi pas une sonde non mais .
Et donc pour pomper l'huile pour le moment ( pas la pompe a piston elle pompe trop pour le petit réservoir que j'ai ;) ), mais une pompe de lave vaisselle ou lave linge enfin un truc petit et qui fonctionne bien et sans bruit c'est cool .
Donc voila y'a plus qu'à fair ela minuterie , heu trouver les composant sur les cartes que je garde ;) avnt tout c'est pas gagné .
Allez a plus pour les photos
0 x
-
- Grand Econologue
- Messages : 1155
- Inscription : 21/06/09, 01:02
- Localisation : Bretagne BZH powaaa
- x 3
Lol toujours le mot pour rire Dedelco ;) .
Sinon j'ai trouvé la plus simple commande On OFF pour la pompe je pense ;) .
ça fonctionne sur le principe de flotteur , mais en vertical , qui pousse ou tire un simple interrupteur, en bas On en haut Off .
Il faut donc juste un tube une boule et un interrupteur avec une ptite tige de fer pour la connexion entre la boule et l'inter .
reste plus qu'a trouver un inter. souple mais pas trop et une boule qaui vas bien pour l'actionner ;) .
Sinon j'ai aussi trouvé un petit circuit simple qui fait tempo On Off par bouton poussoir ;) , c'est ici avce pleins d'autres circuits simple a base de NE555 en bas de page :
http://schema-electronique.blogspot.com ... ne555.html
a plus
Sinon j'ai trouvé la plus simple commande On OFF pour la pompe je pense ;) .
ça fonctionne sur le principe de flotteur , mais en vertical , qui pousse ou tire un simple interrupteur, en bas On en haut Off .
Il faut donc juste un tube une boule et un interrupteur avec une ptite tige de fer pour la connexion entre la boule et l'inter .
reste plus qu'a trouver un inter. souple mais pas trop et une boule qaui vas bien pour l'actionner ;) .
Sinon j'ai aussi trouvé un petit circuit simple qui fait tempo On Off par bouton poussoir ;) , c'est ici avce pleins d'autres circuits simple a base de NE555 en bas de page :
http://schema-electronique.blogspot.com ... ne555.html
a plus
0 x
-
- Grand Econologue
- Messages : 1155
- Inscription : 21/06/09, 01:02
- Localisation : Bretagne BZH powaaa
- x 3
Bonsoir Deldelco ,
Pas bâte du tout l'idée , sauf que la il me faut une pompe pour remonter la sauce ;) , et pour stopper la pompe a moins d'en avoir une avec arrêt automatique ( comme des shureflow par exemple j'en est une mais je la garde pour son utilisation originelle soit camping car ;) ) .
Donc je maintiens l'interrupteur mais je met a jour l'idée du principe de flotteur de carbu avec sa vis pointeau ;) , mmmm c'est un principe qui me plais bien , merci merci Dedelco .
bonne soirée et a plus tard
Pas bâte du tout l'idée , sauf que la il me faut une pompe pour remonter la sauce ;) , et pour stopper la pompe a moins d'en avoir une avec arrêt automatique ( comme des shureflow par exemple j'en est une mais je la garde pour son utilisation originelle soit camping car ;) ) .
Donc je maintiens l'interrupteur mais je met a jour l'idée du principe de flotteur de carbu avec sa vis pointeau ;) , mmmm c'est un principe qui me plais bien , merci merci Dedelco .
bonne soirée et a plus tard
0 x
-
- Sujets similaires
- Réponses
- Vues
- Dernier message
-
- 37 Réponses
- 57519 Vues
-
Dernier message par BP86
Consulter le dernier message
27/10/19, 13:10Un sujet posté dans le forum : Vos montages techniques, bricolages, innovations et auto-construction: fabriquer un objet ou une installation
-
- 160 Réponses
- 212908 Vues
-
Dernier message par BP86
Consulter le dernier message
12/12/17, 15:57Un sujet posté dans le forum : Vos montages techniques, bricolages, innovations et auto-construction: fabriquer un objet ou une installation
Qui est en ligne ?
Utilisateurs parcourant ce forum : Aucun utilisateur inscrit et 139 invités
