Transformer un congélateur en frigo facilement?
-
- Modérateur
- Messages : 79996
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11375
Transformer un congélateur en frigo facilement?
J'ai, depuis des années, un congélateur bahut de 200L que je n'utilise plus (célibat oblige)...Alors je me suis demandé si il était possible de le "transformer" facilement en réfrigérateur...
A froid (hihi) je vois 3 solutions facilement accessibles:
a) L'alimenter en intermittence avec une période ON/OFF à déterminer (du genre 10 min par heure pour commencer les essais) avec un relais temporisé
b) Utiliser un rhéostat pour baisser la tension d'alimentation et donc la puissance du compresseur: le compresseur tournera moins vite donc logiquement le froid sera moins intense (mais la carte électronique de gestion risque de ne pas trop aimer cette chute de tension...Il faudrait donc placer le rhéostat entre la carte et le moteur...)
c) Modifier la sonde de détection de température (ou le réglage de consigne de température) afin de modifier la température de consigne (si la carte de gestion permet une plage bien plus chaude, c'est pas certain)...
Le plus simple est le a)
Dans le cas b) j'ai un doute sur la durée de vie du compresseur...
Le plus compliqué (mais cela reste raisonnable...si l'électronique est compatible) est le c)
Voilà quelqu'un a déjà tenté la chose? Des avis sur les 3 solutions?
Voici le réglage de "température" (très approximatif à mon avis) et la fiche d'informations:
A froid (hihi) je vois 3 solutions facilement accessibles:
a) L'alimenter en intermittence avec une période ON/OFF à déterminer (du genre 10 min par heure pour commencer les essais) avec un relais temporisé
b) Utiliser un rhéostat pour baisser la tension d'alimentation et donc la puissance du compresseur: le compresseur tournera moins vite donc logiquement le froid sera moins intense (mais la carte électronique de gestion risque de ne pas trop aimer cette chute de tension...Il faudrait donc placer le rhéostat entre la carte et le moteur...)
c) Modifier la sonde de détection de température (ou le réglage de consigne de température) afin de modifier la température de consigne (si la carte de gestion permet une plage bien plus chaude, c'est pas certain)...
Le plus simple est le a)
Dans le cas b) j'ai un doute sur la durée de vie du compresseur...
Le plus compliqué (mais cela reste raisonnable...si l'électronique est compatible) est le c)
Voilà quelqu'un a déjà tenté la chose? Des avis sur les 3 solutions?
Voici le réglage de "température" (très approximatif à mon avis) et la fiche d'informations:
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
Re: Transformer un congélateur en frigo facilement?
Le 'a' est facile à faire, mais ne donne pas une grande stabilité de la température intérieure (il faudra changer la période en fonction de la température extérieure).
A mon avis, le 'b' ne marchera pas. Je pense que le moteur est synchrone et que c'est la fréquence qu'il faudrait modifier pour le faire tourner moins vite. Par ailleurs, en gardant le thermostat d'origine, il tournera juste plus longtemps.
Le 'c' est une bonne idée, mais peut-être compliquée ?
Je proposerais une option 'd' : l'utilisation d'une prise thermostat avec une sonde déportée (dans ce genre là ou celui-ci).
Reste la question de la répartition de la température à l'intérieur : si on règle le thermostat à 5°, il est probable que les parois vont quand même descendre en dessous de 0° quand le compresseur sera en marche (c'est déjà le cas dans la plupart des réfrigérateurs, mais l'évaporateur ne couvre pas la totalité des parois). A mon avis, il ne faut pas y mettre des produits qui craignent le gel (légumes, fruits,...) !
A mon avis, le 'b' ne marchera pas. Je pense que le moteur est synchrone et que c'est la fréquence qu'il faudrait modifier pour le faire tourner moins vite. Par ailleurs, en gardant le thermostat d'origine, il tournera juste plus longtemps.
Le 'c' est une bonne idée, mais peut-être compliquée ?
Je proposerais une option 'd' : l'utilisation d'une prise thermostat avec une sonde déportée (dans ce genre là ou celui-ci).
Reste la question de la répartition de la température à l'intérieur : si on règle le thermostat à 5°, il est probable que les parois vont quand même descendre en dessous de 0° quand le compresseur sera en marche (c'est déjà le cas dans la plupart des réfrigérateurs, mais l'évaporateur ne couvre pas la totalité des parois). A mon avis, il ne faut pas y mettre des produits qui craignent le gel (légumes, fruits,...) !
1 x
-
- Modérateur
- Messages : 79996
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11375
Re: Transformer un congélateur en frigo facilement?
Concernant le b) tu veux dire asynchrone non?
La solution du rhéostat fonctionne avec ma pompe solaire (une pompe gardena de jardin tout à fait classique monphasé asyncrhone) et ceci depuis 4 ou 5 ans à raison d'environ 1000h par an...ceci contre tous les avis (et la théorie des variateurs pour machines asynchrones...)
Elle travaille vers 160V 50Hz manière donc tout à fait fiable...
J'avais étudié le sujet dès 2008: electricite-electronique-informatique/variateur-de-puissance-vitesse-pour-moteur-asynchrone-t5240.html
D'accord avec les limites du a) et intéressant ta solution d) je pense que c'est la "meilleure" au niveau facilité et efficacité!
La solution du rhéostat fonctionne avec ma pompe solaire (une pompe gardena de jardin tout à fait classique monphasé asyncrhone) et ceci depuis 4 ou 5 ans à raison d'environ 1000h par an...ceci contre tous les avis (et la théorie des variateurs pour machines asynchrones...)
Elle travaille vers 160V 50Hz manière donc tout à fait fiable...
J'avais étudié le sujet dès 2008: electricite-electronique-informatique/variateur-de-puissance-vitesse-pour-moteur-asynchrone-t5240.html
D'accord avec les limites du a) et intéressant ta solution d) je pense que c'est la "meilleure" au niveau facilité et efficacité!
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Econologue expert
- Messages : 14157
- Inscription : 17/03/14, 23:42
- Localisation : picardie
- x 1648
- Contact :
Re: Transformer un congélateur en frigo facilement?
Bonjour,
Je l'ai fait avec un congélateur armoire récupéré et ça fonctionne très bien.
L'isolation étant plus épaisse que celle d'un frigo, ça ne peut que moins consommer.
Il avait un problème de régulation en température. Elle descendait trop bas, même réglé au minimum.
J'ai acheté un thermostat électronique simple. Il fait fonction chauffage et climatisation en déplaçant des straps, réglé en climatisation.
la sonde (thermistance noté "sensor" sur le circuit) a été dessoudée et déportée par un fil sindex de 1 m et positionnée à 2/3 de hauteur de l'armoire.
Un thermomètre dans un récipient d'eau pour vérifier .
il peut descendre à moins de 2 ° réglé au minimum.
Réglé pour 4 ° stabilisé et mesuré avec un énergiemètre, j'obtient 475 Wh/jour, ce qui est tout a fait honorable. Du coups il me sert de frigo d'appoint quand on invite du monde
Je l'ai fait avec un congélateur armoire récupéré et ça fonctionne très bien.
L'isolation étant plus épaisse que celle d'un frigo, ça ne peut que moins consommer.
Il avait un problème de régulation en température. Elle descendait trop bas, même réglé au minimum.
J'ai acheté un thermostat électronique simple. Il fait fonction chauffage et climatisation en déplaçant des straps, réglé en climatisation.
la sonde (thermistance noté "sensor" sur le circuit) a été dessoudée et déportée par un fil sindex de 1 m et positionnée à 2/3 de hauteur de l'armoire.
Un thermomètre dans un récipient d'eau pour vérifier .
il peut descendre à moins de 2 ° réglé au minimum.
Réglé pour 4 ° stabilisé et mesuré avec un énergiemètre, j'obtient 475 Wh/jour, ce qui est tout a fait honorable. Du coups il me sert de frigo d'appoint quand on invite du monde
0 x
- chatelot16
- Econologue expert
- Messages : 6960
- Inscription : 11/11/07, 17:33
- Localisation : angouleme
- x 264
Re: Transformer un congélateur en frigo facilement?
la bonne solution est de modifier le thermostat , ou de le remplacer si le thermostat d'origine ne convient pas
le compresseur frigorifique va etre en vacance ! il va tourner beaucoup moins souvent et ne s'en plaindra pas !
le probleme sera la gestion de la condensation : un congelateur fait du givre , et il faut parfois le vider pour le degivrer : le congelateur transformé en refrigeration va simplement condenser de l'eau qui va couler au fond : prevoir son evacuation
laisser un trou toujours ouvert ferait un courant d'air et une perte d'energie : montre comment est ton congelateur pour choisir la solution
ça me fait penser a une remarque sur les refrigerateur moyen avec freezer : c'est mauvais : le compresseur fait une basse temperature pour le freezer qui ne sert presque jamais a rien : il faudrait construire des refrigerateur optimisé sans freezer : le compresseur ne ferait que la temperature du refrigerateur et ne gaspillerait pas d'energie a faire de la glace ... et quand on veut des glacon on utilise le congelateur et pas le refrigerateur
le compresseur frigorifique va etre en vacance ! il va tourner beaucoup moins souvent et ne s'en plaindra pas !
le probleme sera la gestion de la condensation : un congelateur fait du givre , et il faut parfois le vider pour le degivrer : le congelateur transformé en refrigeration va simplement condenser de l'eau qui va couler au fond : prevoir son evacuation
laisser un trou toujours ouvert ferait un courant d'air et une perte d'energie : montre comment est ton congelateur pour choisir la solution
ça me fait penser a une remarque sur les refrigerateur moyen avec freezer : c'est mauvais : le compresseur fait une basse temperature pour le freezer qui ne sert presque jamais a rien : il faudrait construire des refrigerateur optimisé sans freezer : le compresseur ne ferait que la temperature du refrigerateur et ne gaspillerait pas d'energie a faire de la glace ... et quand on veut des glacon on utilise le congelateur et pas le refrigerateur
0 x
Re: Transformer un congélateur en frigo facilement?
chatelot16 a écrit :le probleme sera la gestion de la condensation : un congelateur fait du givre , et il faut parfois le vider pour le degivrer : le congelateur transformé en refrigeration va simplement condenser de l'eau qui va couler au fond : prevoir son evacuation
laisser un trou toujours ouvert ferait un courant d'air et une perte d'energie : montre comment est ton congelateur pour choisir la solution
Le mien a un trou avec un bouchon au fond...
Si celui de Christophe est similaire, il doit suffire d'enlever le bouchon de temps en temps... mais il faudra faire attention que les aliments ne baignent pas dans 1mm d'eau (mettre une grille sur le fond ?)
0 x
Re: Transformer un congélateur en frigo facilement?
trouver un regulateur de T° electronique du genre heliwell ou autre production chinoise qui est programmable avec des cycles de degivrages et meme des ntempos de redemarrage...ca coute quelques euros... par contre effectivement l'eau coulera au sol et pas sur un dispositif d'evaporation comme sur un frigo "positif"...
0 x
Venge avec ta réussite. puni avec ton absence. Tue avec ton silence . Gagne avec ta joie de vivre
- chatelot16
- Econologue expert
- Messages : 6960
- Inscription : 11/11/07, 17:33
- Localisation : angouleme
- x 264
Re: Transformer un congélateur en frigo facilement?
la solution pour l’évacuation d'eau est finalement simple : il suffit d'un tuyau avec un siphon : ça laisse sortir l'eau et pas de courant d'air ... un siphon font font les petites marionnettes ...
mettre au fond du congélateur un caillebotis pour que l'eau puisse sortir sans mouiller ce qui est posé dessus
mettre au fond du congélateur un caillebotis pour que l'eau puisse sortir sans mouiller ce qui est posé dessus
0 x
Re: Transformer un congélateur en frigo facilement?

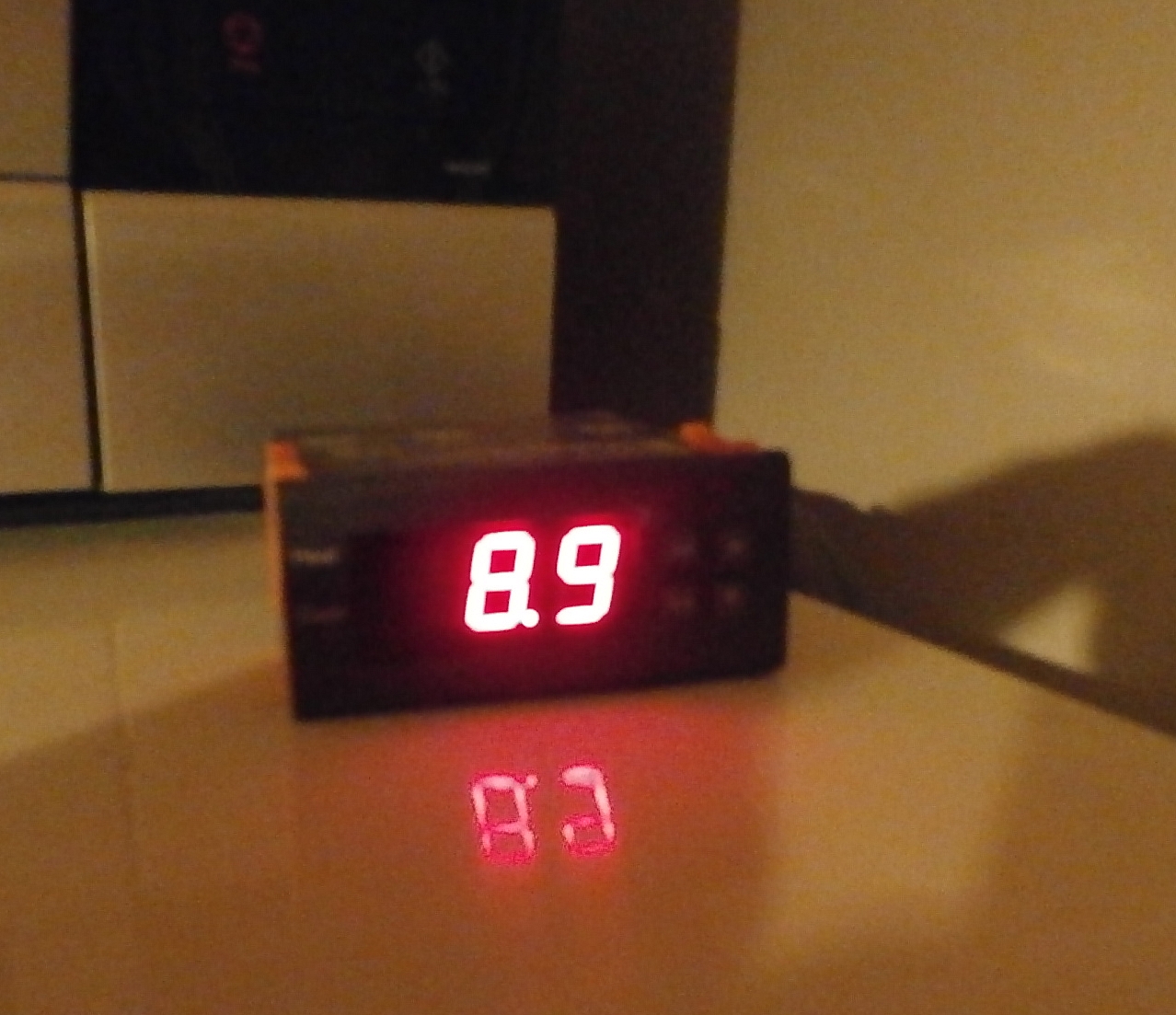

Mon frigo fonctionne avec une régulation extérieure (Chinoiserie à 25€) en remplacement du système d'origine 3 fois plus cher et pas fiable et ce depuis 2 ou 3 ans. Câblage possible en chauffage ou refroidissement.
Ce qu'il y a de bien, c'est que la sonde est au bout d'un fil d'un mètre environ. On peut ainsi choisir l'endroit le plus opportun coté congélateur ou coté frigo. Il suffit de percer le fond du frigo pour passer la sonde et étancher avec un peu de polystyrène par exemple.
Inconvénient du montage avec la sonde en l'air comme ci dessous, dès qu'on ouvre le frigo, la température monte en quelques secondes à 8 ou 9°C, donc le frigo démarre chaque fois. Autre inconvénient il y a un hystérésis de 2°C, peut être un peu trop grand. (Quoique peut être aussi bien voire mieux que celui d'origine )
Quitte à faire des modifs, pour homogénéiser la température, ce serai intéressant de monter un mini ventilo comme ceux de refroidissement des PC pour brasser l'air froid et éviter les grosses différences de température / plaques de givre et problèmes de régulation liés.
Ce qu'il y a de bien, c'est que la sonde est au bout d'un fil d'un mètre environ. On peut ainsi choisir l'endroit le plus opportun coté congélateur ou coté frigo. Il suffit de percer le fond du frigo pour passer la sonde et étancher avec un peu de polystyrène par exemple.
Inconvénient du montage avec la sonde en l'air comme ci dessous, dès qu'on ouvre le frigo, la température monte en quelques secondes à 8 ou 9°C, donc le frigo démarre chaque fois. Autre inconvénient il y a un hystérésis de 2°C, peut être un peu trop grand. (Quoique peut être aussi bien voire mieux que celui d'origine )
Quitte à faire des modifs, pour homogénéiser la température, ce serai intéressant de monter un mini ventilo comme ceux de refroidissement des PC pour brasser l'air froid et éviter les grosses différences de température / plaques de givre et problèmes de régulation liés.
1 x
La Raison c'est la folie du plus fort. La raison du moins fort c'est de la folie.
[Eugène Ionesco]
http://www.editions-harmattan.fr/index. ... te&no=4132
[Eugène Ionesco]
http://www.editions-harmattan.fr/index. ... te&no=4132
-
- Econologue expert
- Messages : 14157
- Inscription : 17/03/14, 23:42
- Localisation : picardie
- x 1648
- Contact :
Re: Transformer un congélateur en frigo facilement?
J'ai mis la sonde dans un bout de gaine et le tout collé sur la parois avec un morceau d'adhésif et il ne se déclenche plus quand on ouvre la porte. Avec en plus un peu d'isolant, on doit encore augmenter l'hystérésis.Flytox a écrit :Inconvénient du montage avec la sonde en l'air comme ci dessous, dès qu'on ouvre le frigo, la température monte en quelques secondes à 8 ou 9°C, donc le frigo démarre chaque fois. Autre inconvénient il y a un hystérésis de 2°C, peut être un peu trop grand. (Quoique peut être aussi bien voire mieux que celui d'origine )
La ventilation forcée n'est pas forcément intéressante, car certaines denrées préfèrent des températures moins fraîches comme beurre, œuf, crème fraîche, fromage à pâte molle, fruits et légumes...
Un module qui permet de régler l'hystérésis bas cout https://www.google.fr/search?q=w1209
La notice https://drive.google.com/drive/folders/ ... GVqMXd2SWM
https://www.youtube.com/watch?v=j6blCrNm-5s
1 x
-
