C'est encore moi,

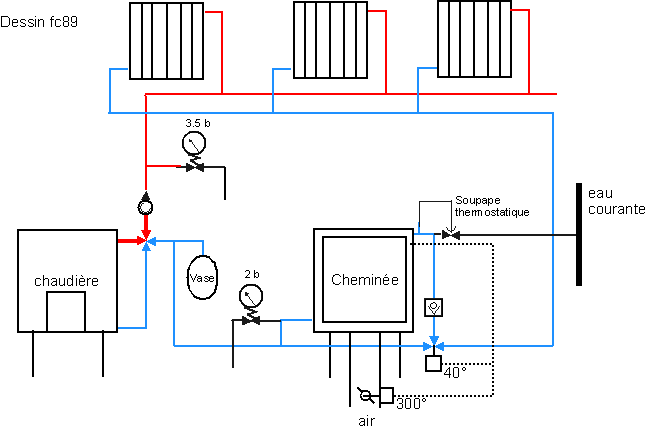

Voila mon chauffage:


A+
0 x
Christophe
Modérateur
Modérateur
Messages : 80077
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11406




par Christophe » 09/11/07, 15:23

Euh si je comprends bien tu préchauffe l'eau avec la cheminé avant la chaudière?

Mais je comprends pas bien comment l'eau circule dans la chaudiere...
tu as l'entrée "froide" en haut? Et ta vanne 3 voies de la chaudière est commandé par la T° des fumées?

Sinon pour tes schémas, je te conseille DIA c'est un Open Source très sympa:
https://www.econologie.com/freeware-dia- ... -3498.html

En plus ca permet d'échanger des fichiers entre nous :)
Par exemple si tu veux modifier mon schéma du Deom sans avoir à tout refaire!
0 x
fc89
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 170
Inscription : 20/10/07, 20:01




par fc89 » 09/11/07, 15:47

La vanne 4 voies de la chaudière pilotée ou non par un thermostat d'ambiance, permet de séparer la chaudière du circuit ou de diminuer la sortie d'eau de la chaudière .

La vanne 3 voies de la cheminée est pilotée par la température de l'eau du foyer.
Le tirage est piloté par la température de l'avaloir.
Oui, il faut envoyer l'eau de l'échangeur du foyer dans la chaudière quand elle tourne, comme cela elle s'arrête plus tôt.
Actuellement elle ne tourne pas car il ne fait assez froid.
A+
0 x
Christophe
Modérateur
Modérateur
Messages : 80077
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11406




par Christophe » 09/11/07, 16:36

Ok avec les explications ca va un peu mieux (quoique...:D )

fc89 a écrit :Le tirage est piloté par la température de l'avaloir.


Ok c'est l'admission donc tout en bas de la chaudière? Pkoi 300°C alors?
:?:
0 x
fc89
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 170
Inscription : 20/10/07, 20:01




par fc89 » 09/11/07, 18:51

Christophe a écrit :Ok c'est l'admission donc tout en bas de la chaudière? Pkoi 300°C alors?


300° à l'avaloir, permet de garder une bonne chaleur dans le foyer.
Et surtout de ne pas oublier de fermer le tirage...
A+
0 x
Christophe
Modérateur
Modérateur
Messages : 80077
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11406




par Christophe » 17/11/07, 17:28

Bon comme prévu j'ai recu le matos aujourd'hui :)

Le look du ballon double échangeur (fabriqué en 1979) est excellent: un orange flashi typique année 70 j'ai des photos je les uperai plus tard.

J'ai recu avec 2 ou 3 régulations (comparateur) en "pièce" détachées et sans les notices (évidement :D)...un vrai puzzle casse tete mais j'aime ca...

Je viens d'en tester une avec succès, elle fonctionne avec 2 sondes de T° qui ont une réponse ohmique. Probleme la longueur des cables des sondes est très faible (2m max) ce qui risque de poser un probleme si je les rallonge (augmentation de la résistance globale), donc ma question est la suivante:

Est-il envisageable de mettre les sondes tout simplement entre l'entrée et sortie de la chaudière en choisissant le delta maxi (de 0 à 16°C selon le plan imprimé sur le comparateur) ? J'ai un sérieux doute sur ce choix mais j'arrive pas à savoir pkoi... :?:

Réutiliser du matos qui a presque mon age (mais très peu servi c'était du matos de salon ) ! Econologique n'est ce pas?
0 x
lejustemilieu
Econologue expert
Econologue expert
Messages : 4075
Inscription : 12/01/07, 08:18
x 4




par lejustemilieu » 17/11/07, 17:53

il parait que c'est dans les vieilles casserolles que l'on fait les meilleures soupes. :D

J'ai acheté il y a quelques années un boiler full inox...
Pas de serpentin
juste une double enveloppe
Et bien,le rendement est décevant(l'inox,a un mauvais coeficient d'échange)
A oui...ça ne rouille pas.........
Rien de tel qu'un serpentin en cuivre dans le boiler.
Cré vin d'jou
Bref,je n'ai pas encore trouvé le courage de changer mon boiler full inox,pour un boiler "des temps modernes"...
0 x
Christophe
Modérateur
Modérateur
Messages : 80077
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11406




par Christophe » 17/11/07, 18:25

lejustemilieu a écrit :il parait que c'est dans les vieilles casserolles que l'on fait les meilleures soupes. :D


Toutafé ! Je sais pas si tu parles du balon ou des régulateurs mais un des régulateur que je viens de recevoir est exactement le même modèle que celui qui tourne chez nous...et qui est en place depuis plus de 20 ans...

Je doute que les régulateurs ultra modernes de steca qui optimisent le rendement des panneau solaire au 1/10° avec affichage a critaux liquide et tout le bazare marchent encore dans 20 ans...

Tiens à propos du ballon, à mi hauteur y a une plaque de "séparation" avec simplement 2 "gros trous" kk1 sait a quoi sert cette plaque précisément ? Elle est située entre les 2 échangeurs.
0 x
Christophe
Modérateur
Modérateur
Messages : 80077
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11406




par Christophe » 17/11/07, 18:34

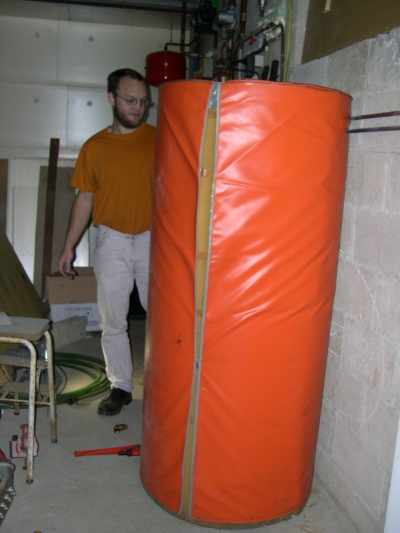

Comme promis voici les photos (le 2ieme truc orange à coté du ballon orange c'est moi...c'était pas fait exprès) :

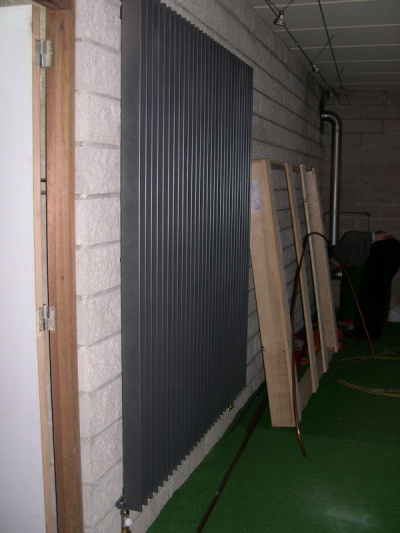

Le radiateur:

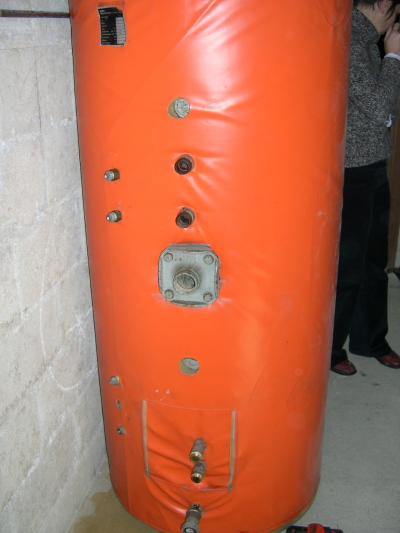

Le "vieux" ballon:


La "mini" chaudière:

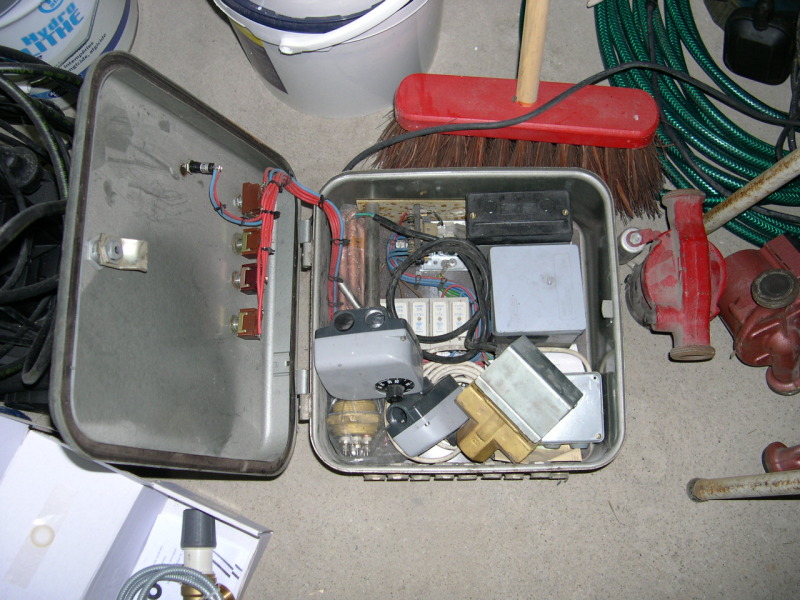

La "boite magique" avec les régulation en puzzle:

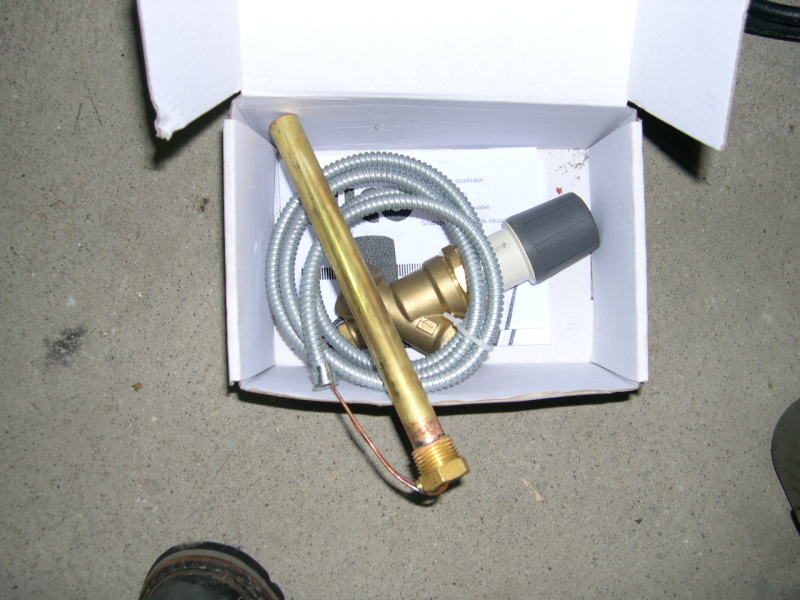

Et enfin la fameuse Vanne Thermique de sécurité (je vais en chier pour mettre le doigt de gant ...)

0 x
fc89
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 170
Inscription : 20/10/07, 20:01




par fc89 » 17/11/07, 19:07

Bonsoir,

Christophe, le gros trou du ballon est certainement pour la résistance thermoplongée qui se trouve avec tes accessoires. Tu sais, le truc qui bouffe du courant!
Allez au boulot...

A+
