Machine à pistons rotatifs à battement contrôlé (MPRBC)

[Remundo]

MPRBC's Final Design step 33/50


Apparition partielle des segmentations

[Remundo]

MPRBC's Final Design step 34/50

Ils se sont fait attendre...

Voici le coeur de la MPRBC : les 4 pistons rotatifs à battement contrôlé

[Remundo]

MPRBC's Final Design step 35/50


L'ensemble de la segmentation est en place.

[Remundo]

MPRBC's Final Design step 36/50


Le carter principal de la MPRBC entoure les 4 pistons rotatifs à battement contrôlé.

[Remundo]

MPRBC's Final Design step 37/50


On complète par 2 bougies sur la périphérie du carter. 4 chambres de combustion sont arrangées selon des enchaînements des cycles 4 temps ou 2 temps décrits ici.

[Remundo]

MPRBC's Final Design step 38/50


On dispose un premier roulement de guidage du piston sur la face des échanges gazeux (à venir).

On note en bas à droite l'arbre de transmission pour actionner la soupape rotative (à venir aussi)...

[Remundo]

MPRBC's Final Design step 39/50

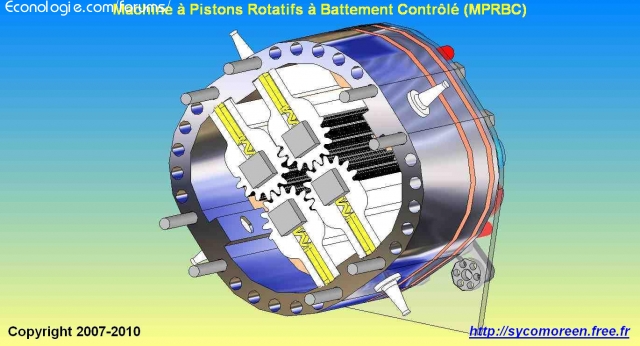

Tous les roulements sont en place du côté des échanges gazeux pour guider les pistons en rotation.

Remarquer un petit tuyau jaune qui ira lubrifier la soupape rotative.

[Remundo]

MPRBC's Final Design step 40/50

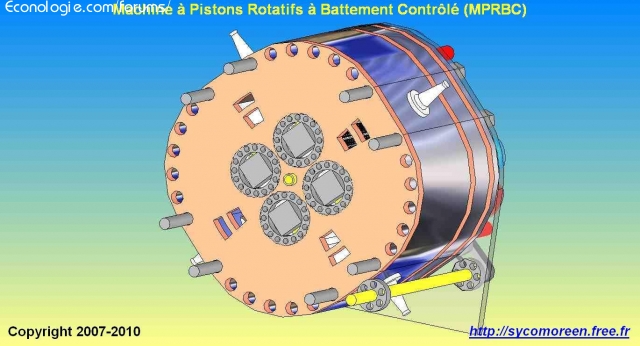

Plaque de fermeture du coté des échanges gazeux. On y voit 8 lumières dont 4 sur un rayon interne et 4 autres sur un rayon externe.

Ces lumières sont destinées à la circulation des fluides. On peut par exemple allouer l'admission aux lumières externes et l'échappement aux lumières internes.

Dans le cas des moteurs thermiques, la configuration présentée garantit la respiration de 4 chambres de combustion en cycle 4 temps.

[Remundo]

MPRBC's Final Design step 41/50


Mise en place d'une première butée à billes au centre. Cette butée à billes guidera sans frottement un seul obturateur rotatif distribuant les fluides aux 4 chambres.

[Remundo]

MPRBC's Final Design step 42/50

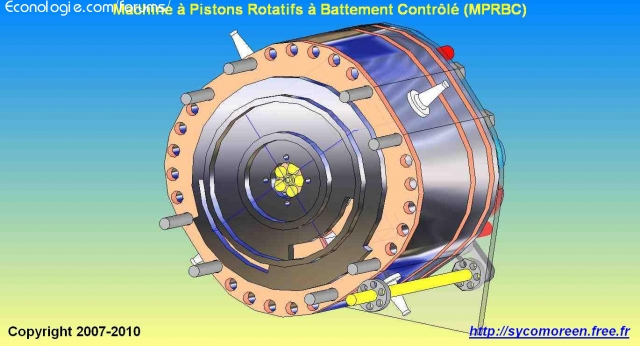

L'obturateur rotatif apparaît.

Il dérive d'une version simplifiée de SAERE qui a été adaptée pour la MPRBC de façon à permettre les admissions et les échappements sur les 4 chambres de combustions avec une seule pièce en rotation.

On distingue un ajout radial extérieur de matière du côté des ouvertures car cet obturateur rotatif est une pièce équilibrée sans balourd.

Des modifications du nombre et de la forme des ouvertures de l'obturateur rotatif peuvent changer la respiration de la machine, notamment si l'on souhaite l'utiliser en pompe/compresseur.
