Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
-
- Modérateur
- Messages : 80161
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11432
Re: Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
Oui je viens d'en commander un neuf...
A suivre les amis !
A suivre les amis !
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Modérateur
- Messages : 80161
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11432
Re: Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
Pas de relevés aujourd'hui mais quelques photos de l'intérieur de la pompe à chaleur Poolex et du schéma de câblage...de mon expérience, cela a l'air plutôt bien conçu...le condensateur a l'air bien surdimensionné...
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Modérateur
- Messages : 80161
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11432
Re: Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
Après quelques essais fuitants, voici la bonne configuration de l'évacuation des condensats...
Oui je sais l'utilisation d'un tuyau d'arrosage n'est pas "orthodoxe" mais il a l'avantage d'être flexible, rapide et peu couteuse comparativement à une évacuation rigide en tuyau PVC...
3 photos d'illustrations :
Oui je sais l'utilisation d'un tuyau d'arrosage n'est pas "orthodoxe" mais il a l'avantage d'être flexible, rapide et peu couteuse comparativement à une évacuation rigide en tuyau PVC...
3 photos d'illustrations :
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Modérateur
- Messages : 80161
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11432
Re: Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
J'ai reçu et testé le nouveau thermomètre différentiel...
Mesures à 36°C de température PAC sortie :
7W circulateur : delta 2.5°C
22W circulateur : delta 1.9°C
C'est plus cohérent mais au niveau puissance thermique cela ne colle toujours pas car en passant de 7W à 22W on a des débits respectifs de l'ordre de 2.1 m3/h à 3.4 m3/h avec 1 m de cE... donc on devrait avoir les mêmes rapport sur le delta de température pour une même puissance...qui dans les 2 cas dépasse largement les 3kW...
Bref je ne comprends toujours pas ce qu'il se passe...sauf que je sous estime les pertes de charge qui sont en réalité sont bien plus grandes...
Début de cycle :
Air entrée / Sortie :
Heures totales :
kWh totaux :
Puissance moyenne : 52W (modem de 8W 24/24 inclus)
Consommation par jour : 1,246 kWh (tests et modem inclus...) en supprimant le Modem de 8W j'ai 1,054 kWh par jour...
Dommage que je n'ai pas les relevés en résistif...mais il est clairement visible que le montage est rentable avec un COP de 2 à 3...
Mesures à 36°C de température PAC sortie :
7W circulateur : delta 2.5°C
22W circulateur : delta 1.9°C
C'est plus cohérent mais au niveau puissance thermique cela ne colle toujours pas car en passant de 7W à 22W on a des débits respectifs de l'ordre de 2.1 m3/h à 3.4 m3/h avec 1 m de cE... donc on devrait avoir les mêmes rapport sur le delta de température pour une même puissance...qui dans les 2 cas dépasse largement les 3kW...
Bref je ne comprends toujours pas ce qu'il se passe...sauf que je sous estime les pertes de charge qui sont en réalité sont bien plus grandes...
Début de cycle :
Air entrée / Sortie :
Heures totales :
kWh totaux :
Puissance moyenne : 52W (modem de 8W 24/24 inclus)
Consommation par jour : 1,246 kWh (tests et modem inclus...) en supprimant le Modem de 8W j'ai 1,054 kWh par jour...
Dommage que je n'ai pas les relevés en résistif...mais il est clairement visible que le montage est rentable avec un COP de 2 à 3...
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Modérateur
- Messages : 80161
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11432
Re: Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
ZE VE COMPRENDRE !
Estimation des pertes de charge réelles à 3kW thermique fixe.
a) Courbes du circulateur (j'utilise le dernier mode)
b) Estimation du débit réel à 3kW d'échange thermique : P= q*1,16*deltaT
Q (m3/h) = 3 /(1,16 * deltaT)
2.5°C de delta : 1,03 m3/h
1.9°C de delta : 1,36 m3/h
c) Si on reporte ces débits sur les courbes :
7W delta P = environ 8 mcE
22W delta P = environ 22 mcE
Que les pertes de charges augmentent avec le débit je veux bien mais qu'elles quasi triplent en augmentant le débit de 30% j'y crois pas...ou alors c'est que la puissance thermique est plus élevé que 3kW en grande vitesse (la consommation électrique est la même : vers les 650W...)...
Bref je n'y comprends toujours rien !
D'autres idées ? A l'aide !
Joyeux Noël !
Estimation des pertes de charge réelles à 3kW thermique fixe.
a) Courbes du circulateur (j'utilise le dernier mode)
b) Estimation du débit réel à 3kW d'échange thermique : P= q*1,16*deltaT
Q (m3/h) = 3 /(1,16 * deltaT)
2.5°C de delta : 1,03 m3/h
1.9°C de delta : 1,36 m3/h
c) Si on reporte ces débits sur les courbes :
7W delta P = environ 8 mcE
22W delta P = environ 22 mcE
Que les pertes de charges augmentent avec le débit je veux bien mais qu'elles quasi triplent en augmentant le débit de 30% j'y crois pas...ou alors c'est que la puissance thermique est plus élevé que 3kW en grande vitesse (la consommation électrique est la même : vers les 650W...)...
Bref je n'y comprends toujours rien !
D'autres idées ? A l'aide !
Joyeux Noël !
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Modérateur
- Messages : 80161
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11432
Re: Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
Quelques infos sur le montage 2 mois plus tard...cela fonctionne toujours bien au niveau chauffage / régulation / consommation...
Par contre j'ai constaté des baisses légères mais régulières de pression...et le problème se situait au niveau des raccord 1 pouce plastique de la PAC : ni le teflon ni la filasse n'ont réussi à bien étanchéifier. Je ne voulais pas les serrer comme un dingue pour ne pas foirer les filets plastiques...
Ce week-end j'ai donc collé des raccords laiton sur les raccords plastique avec un mastic colle...il existe des Loctite d'étanchéité hydraulique (genre Loctite 577) sans doute plus adaptée mais j'en avais pas sous la main...et vu le prix de la Loctite...
Pour le moment, c'est sec et la pression tient depuis 24h...
ps: j'ai eu une coupure de courant en janvier...le wattmètre a été remis à zéro...je n'aurais donc pas la consommation globale sur la saison de chauffe de l'ECS...mais on pourra estimer quand même puisque j'ai toujours la consommation horaire...
Par contre j'ai constaté des baisses légères mais régulières de pression...et le problème se situait au niveau des raccord 1 pouce plastique de la PAC : ni le teflon ni la filasse n'ont réussi à bien étanchéifier. Je ne voulais pas les serrer comme un dingue pour ne pas foirer les filets plastiques...
Ce week-end j'ai donc collé des raccords laiton sur les raccords plastique avec un mastic colle...il existe des Loctite d'étanchéité hydraulique (genre Loctite 577) sans doute plus adaptée mais j'en avais pas sous la main...et vu le prix de la Loctite...
Pour le moment, c'est sec et la pression tient depuis 24h...
ps: j'ai eu une coupure de courant en janvier...le wattmètre a été remis à zéro...je n'aurais donc pas la consommation globale sur la saison de chauffe de l'ECS...mais on pourra estimer quand même puisque j'ai toujours la consommation horaire...
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Modérateur
- Messages : 80161
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11432
Re: Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
Ce matin j'ai coupé la pompe à chaleur de mon ballon thermodynamique homemade : mon chauffage solaire est maintenant plus chaud que 40°C...
Voici le bilan énergétique du montage pour les 51 derniers jours
(coupure de courant en janvier et pas de pile de sauvegarde dans l'énergiemetre donc on devra se contenter de ces chiffres...) :
1223 heures soit 51 jours
Conso permanente du modem

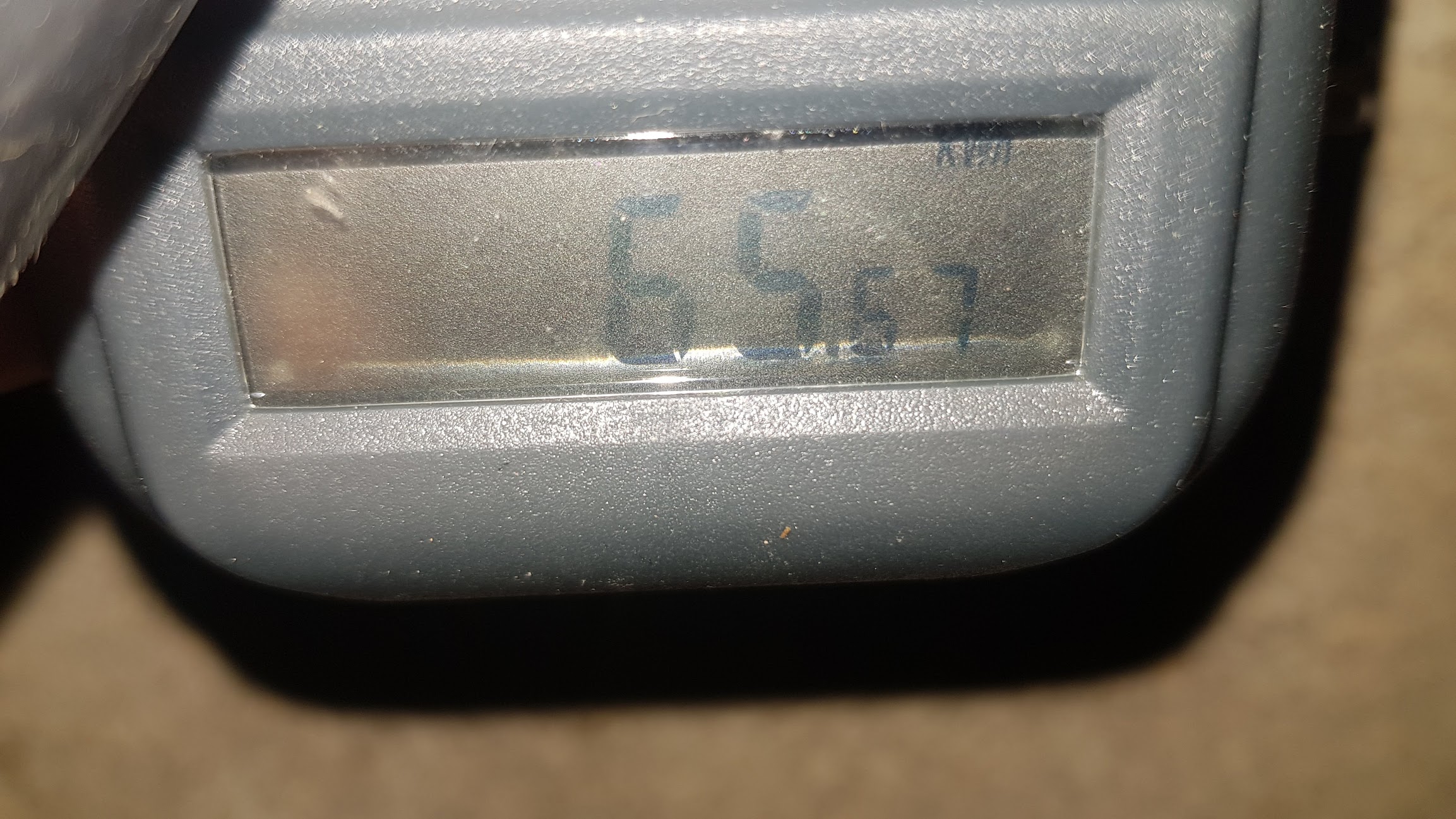

Consommation : 65.7 kWh
J'ai une consommation moyenne journalière de : 65.7 / 51 = 1.3 kWh
J'ai une puissance moyenne de : 65.7 / 1223 = 54 W - 11W du modem = 43 W (PAC + Circulateur)
Facteur de charge de la PAC si la puissance moyenne consommée (PAC + circulateur) est de 600W : 43/600 = 7.2% soit 1h45 par jour.
Heures de fonctionnement de la PAC annuel estimées (si la PAC fonctionnait tout le temps) : 628 h
Puissance fournie à l'eau si COPA (cop annualisé) de 3 : 1800W
Énergie fournie à l'eau par jour : 3 kWh
Pour rappel :
a) Une douche c'est environ 2 kWh...je vis seul 50% du temps, ça colle...
b) J'avais estimé les pertes thermiques de ce ballon à 37 W (voir : eau-pompage-filtration/transformer-un-ballon-ecs-solaire-en-chauffe-eau-thermodynamique-avec-une-petite-pac-de-piscine-t17035-30.html) donc le COP doit donc être plus important que 3...
37W cela fait 0.9 kWh en pertes thermiques pures si on suppose 4 kWh fournies à l'eau, j'ai donc un COP global sur le circuit de l'ordre de 3.9 !
Pour affiner ce calcul du COP, il faudrait enlever la consommation du circulateur mais il fait partie de l'installation donc il doit être pris en compte dans le calcul global énergétique et il ne représente qu'environ 10W soit 10/600 = 1.7 % de la consommation lorsque la PAC fonctionne...
Voici le bilan énergétique du montage pour les 51 derniers jours
(coupure de courant en janvier et pas de pile de sauvegarde dans l'énergiemetre donc on devra se contenter de ces chiffres...) :
1223 heures soit 51 jours
Conso permanente du modem
Consommation : 65.7 kWh
J'ai une consommation moyenne journalière de : 65.7 / 51 = 1.3 kWh
J'ai une puissance moyenne de : 65.7 / 1223 = 54 W - 11W du modem = 43 W (PAC + Circulateur)
Facteur de charge de la PAC si la puissance moyenne consommée (PAC + circulateur) est de 600W : 43/600 = 7.2% soit 1h45 par jour.
Heures de fonctionnement de la PAC annuel estimées (si la PAC fonctionnait tout le temps) : 628 h
Puissance fournie à l'eau si COPA (cop annualisé) de 3 : 1800W
Énergie fournie à l'eau par jour : 3 kWh
Pour rappel :
a) Une douche c'est environ 2 kWh...je vis seul 50% du temps, ça colle...
b) J'avais estimé les pertes thermiques de ce ballon à 37 W (voir : eau-pompage-filtration/transformer-un-ballon-ecs-solaire-en-chauffe-eau-thermodynamique-avec-une-petite-pac-de-piscine-t17035-30.html) donc le COP doit donc être plus important que 3...
37W cela fait 0.9 kWh en pertes thermiques pures si on suppose 4 kWh fournies à l'eau, j'ai donc un COP global sur le circuit de l'ordre de 3.9 !
Pour affiner ce calcul du COP, il faudrait enlever la consommation du circulateur mais il fait partie de l'installation donc il doit être pris en compte dans le calcul global énergétique et il ne représente qu'environ 10W soit 10/600 = 1.7 % de la consommation lorsque la PAC fonctionne...
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Modérateur
- Messages : 80161
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11432
Re: Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
Je n'ai pas encore redémarré la pompe à chaleur Nano cette année mais j'ai fini l’électricité fin août et mis un wattmètre connecté sur le tableau :
En plus de la PAC, j'ai le chauffage (régu, circulateurs), la pompe solaire et le modem sur ce wattmètre...
Il donne ce genre de datas.
Par jour :
Par mois :
En l'occurence quand il n'y a que la pompe solaire qui tourne il me permet de suivre...rétroactivement...les heures d’ensoleillement réel...il donne aussi les data par heure chaque jour en temps réel.
On voit qu'octobre 2022 a été plus ensoleillé que septembre 2022 : environ 110h de soleil direct.
Je conseille ce genre de wattmètre à tous ceux qui veulent suivre et analyser précisément leurs consommations ou production PV ! J'ai exactement le même sur ma production solaire.
En plus de la PAC, j'ai le chauffage (régu, circulateurs), la pompe solaire et le modem sur ce wattmètre...
Il donne ce genre de datas.
Par jour :
Par mois :
En l'occurence quand il n'y a que la pompe solaire qui tourne il me permet de suivre...rétroactivement...les heures d’ensoleillement réel...il donne aussi les data par heure chaque jour en temps réel.
On voit qu'octobre 2022 a été plus ensoleillé que septembre 2022 : environ 110h de soleil direct.
Je conseille ce genre de wattmètre à tous ceux qui veulent suivre et analyser précisément leurs consommations ou production PV ! J'ai exactement le même sur ma production solaire.
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Modérateur
- Messages : 80161
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11432
Re: Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
L'ECS solaire est toujours suffisante pour se doucher et c'est un record depuis que j'habite ici, généralement je devais compléter la chauffe vers la Toussaint...
Je pense que les travaux d'isolation du vide sanitaire y sont un peu pour quelque chose...en plus du mois d'octobre 2022 particulièrement doux...
La nano attendra encore quelques jours donc avant de reprendre du service ! J'estime la remise en route à la 1ere quinzaine de décembre...à suivre...
Je pense que les travaux d'isolation du vide sanitaire y sont un peu pour quelque chose...en plus du mois d'octobre 2022 particulièrement doux...
La nano attendra encore quelques jours donc avant de reprendre du service ! J'estime la remise en route à la 1ere quinzaine de décembre...à suivre...
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Modérateur
- Messages : 80161
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11432
Re: Transformer un ballon ECS solaire (ou mazout) en chauffe eau thermodynamique avec une petite PAC de piscine
L'année dernière j'avais redémarré le chauffage des PC vers le 20 octobre : chauffage-isolation/biral-mx12-1-bloque-remplace-par-circulateur-electronique-biral-ax-25-4-180-red-t17021.html
J'ai donc certainement dû redémarrer le complément de chauffage ECS quelques jours après.
(quand on a pas de mémoire, on a internet ! )
J'ai donc certainement dû redémarrer le complément de chauffage ECS quelques jours après.
(quand on a pas de mémoire, on a internet ! )
0 x
