par Obelix » 19/07/07, 00:06

Bonjour toto65,

Pour une plaque peltier l'énergie récupérable est de l'ordre de 10 à 15% environ de la puissance annoncée en fonctionnement "normal".
C'est pas beaucoup mais c'est déja pas mal !

Pour les calopiles, c'est pas gagné d'avance.
Le site que tu donnes est le même, ils ne sont pas capables de fournir le moindre proto ....
La seule chose que j'avais vu était un site américain qui fournissait des thermocouples et surtout la façon de les monter avec un prix "honnête".
Faudra que je fasses une recherche dans ma base de données....

Obelix
0 x
Avatar de l’utilisateur
toto65
Bon éconologue!
Bon éconologue!
Messages : 490
Inscription : 30/11/06, 20:01




par toto65 » 17/08/07, 12:43

Une autre question.

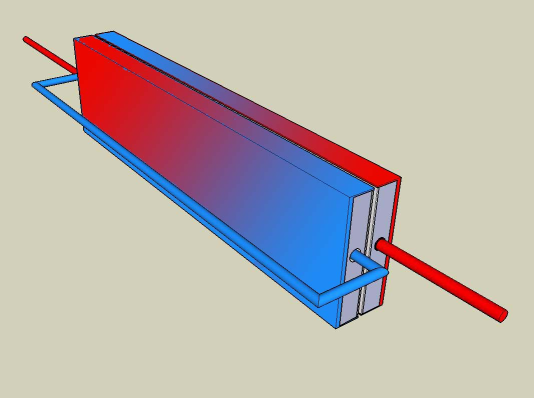

Imaginons des plaques a effet Peltier prisent en sandwich entre des U.
On fait passé de l'eau à 70°C dans le rouge et à 12°C dans le bleu.
En image:
Un bout de U enlevé.

Quel sont les joules absorbés par plaque?
Si on produit 20W par plaque! La température doit tombé.
Dans mon exemple on utilise 2 plaques mais 10 plaques?
0 x
Avatar de l’utilisateur
toto65
Bon éconologue!
Bon éconologue!
Messages : 490
Inscription : 30/11/06, 20:01




par toto65 » 17/08/07, 16:23

une autre hypothèse,
utiliser l'absorption de calorie pour refroidir.
C'est qu'une idée
0 x
Avatar de l’utilisateur
toto65
Bon éconologue!
Bon éconologue!
Messages : 490
Inscription : 30/11/06, 20:01




par toto65 » 27/09/07, 18:10

Imaginons un panneau thermique voltaïque sur le principe seedbeck.
un panneaux de 1m².
on utiliserait des modules standards.
60x60x3.5mm
pour faire 1m² on aurait 256 modules
En fonctionnement normal (Peltier) ils consomment 256 w
admettons qu'ils ne donnent que 10% soit 25,6w par module
donc 25,6x256=6656w.
Admettons des pertes de 50% (je suis large non?)
On obtiendrait 3000w

40x40x3mm
1m²=>625modules
71w nominal=>7w inversé
7x625=4375w
50%=>2000w

Un panneau photovoltaïque de surface équivalente produit 200w
peut être 400w, (qualité du matos).

:arrow: Es ce que je me trompe? Où?
0 x
Avatar de l’utilisateur
toto65
Bon éconologue!
Bon éconologue!
Messages : 490
Inscription : 30/11/06, 20:01




par toto65 » 27/09/07, 18:59

un lien:
http://rebellyon.info/article693.html
Ça serait vraiment bien de pouvoir trouver cette compétence car ça permettrait de concrétiser un gros projet durant la tournée, à savoir réaliser une thermopile


Si vous arrivé à télécharger le document sur la thermopile. ça m'intéresse.
0 x
Avatar de l’utilisateur
nlc
Econologue expert
Econologue expert
Messages : 2751
Inscription : 10/11/05, 14:39
Localisation : Nantes




par nlc » 27/09/07, 23:38

Toto : a mon avis sur ton metre carré il n'arrivera jamais autant d'energie.
En solaire photovoltaique c'est quelque chose comme 1000W/m² maximum.

Donc tu pourra jamais avoir plus, meme si tu as 256 modules.

Sinon un peu plus haut quelqu'un a eu l'idée de faire d'une pierre 2 coups : concentrer la lumiere sur un panneau solaire, lui meme monté sur la partie chaude d'un module pelletier.

J'ai mieux, une pierre 3 coups :D

Meme montage que le precedent, sauf que la partie froide du module pelletier est connectée sur un echangeur permettant de faire chauffer l'eau chaude sanitaire :D
0 x
Avatar de l’utilisateur
toto65
Bon éconologue!
Bon éconologue!
Messages : 490
Inscription : 30/11/06, 20:01




par toto65 » 28/09/07, 00:11

En solaire photovoltaique c'est quelque chose comme 1000W/m² maximum.

Tu veux dire en solaire thermique ? non?
Sinon je suis d'accord avec toi.
Sinon 6m2 de réflecteurs concentre sur un mètre carré. :|
Bon ok, c'est tiré par les cheveux, c'est juste pour essayer de retomber sur mes pattes. :cheesy:
0 x
Avatar de l’utilisateur
nlc
Econologue expert
Econologue expert
Messages : 2751
Inscription : 10/11/05, 14:39
Localisation : Nantes




par nlc » 28/09/07, 00:30

Les 2 sont fortement liés je pense.

Les 1000W c'est bien pour du photovoltaique, et de tres bonnes conditions d'ensoleillement. Mais les panneaux actuels ne permettent de récuperer qu'une faible partie, dans les 20% maintenant je crois.

Avec un reflecteur oui, ca irait. D'ailleurs avec le pelletier il faut pas mal de chaleur, donc je pense que la concentration est obligatoire.

Il y a un differentiel de temperature maxi sur les pelletier ou pas, je me souviens plus ?
0 x
Avatar de l’utilisateur
toto65
Bon éconologue!
Bon éconologue!
Messages : 490
Inscription : 30/11/06, 20:01




par toto65 » 28/09/07, 11:26

Oui il y a une différence de température, de l'ordre de 70°c. Il faut refroidir la partie qui n'est pas exposé au soleil.
Avec un circuit d'eau comme ton exemple.

Je refais le calcul pour 1000w/ m² de module.
1000/25.6=39 modules
1000/7=142 modules

Le fait d'apporter de l'énergie (partie froide) ne permettrai pas d'augmenter la puissance au mètre carré?
Imaginons qu'elle est à -40°c pour s'en convaincre.

C'est vrai que le soleil fourni 1000w/m², mais l'eau froide enlève des calories. Peut-on imaginer que c'est de l'énergie?
D'accord elle va pas amener 1000w supplémentaire au système.
0 x
Avatar de l’utilisateur
nlc
Econologue expert
Econologue expert
Messages : 2751
Inscription : 10/11/05, 14:39
Localisation : Nantes




par nlc » 28/09/07, 11:56

C'est le differentiel qui apport l'energie. Si on a 0° a la partie chaude et -100° sur la partie froide il va marcher aussi.

MAis la question que je posais etait de savoir s'il y a un differentiel de temperature à ne pas depasser.

Par exemple est-ce qu'une concentration solaire de 300°c sur la partie chaude et un refroidissement liquide à 80°c sur la partie froide va fonctionner et debiter enormement ?
0 x
