Pompe bélier hydraulique: conception et fabrication maison
salut,
un pote l ayant déjà construit, un bélier dans un cours d eau ne marche que si y a un bassin de rétention avec pente suffisante, ou arrivée suffisante ...
le mieux étant une éolienne de pompage, à faire avec un vélo du tube PVC et une pompe à eau manuelle (peut etre meme avec une pompe à vélo !)-)
un pote l ayant déjà construit, un bélier dans un cours d eau ne marche que si y a un bassin de rétention avec pente suffisante, ou arrivée suffisante ...
le mieux étant une éolienne de pompage, à faire avec un vélo du tube PVC et une pompe à eau manuelle (peut etre meme avec une pompe à vélo !)-)
0 x
-
- Modérateur
- Messages : 79674
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11213
Ben ca dépend du cours d'eau...style 1 bras mort avec débit très faible c'est certain que cela n'ira pas.
Dans mon cas je suis assez optimiste...il avait fait un effet venturi ton pote?
Dans mon cas je suis assez optimiste...il avait fait un effet venturi ton pote?
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
- tigrou_838
- J'ai posté 500 messages!
- Messages : 573
- Inscription : 20/10/04, 11:25
- Localisation : lorraine frontiere luxembourg
belier
salut christophe,
si je me souviens bien, regarde dans le numéro sur les energies renouvelables que je t'ai amener la derriere fois, je crois qu'il y a un article sur le belier vers la fin.
tigrou![Mr. Green :mrgreen:](https://www.econologie.com/forums/images/smilies/icon_mrgreen.gif)
si je me souviens bien, regarde dans le numéro sur les energies renouvelables que je t'ai amener la derriere fois, je crois qu'il y a un article sur le belier vers la fin.
tigrou
![Mr. Green :mrgreen:](https://www.econologie.com/forums/images/smilies/icon_mrgreen.gif)
0 x
- Capt_Maloche
- Modérateur
- Messages : 4559
- Inscription : 29/07/06, 11:14
- Localisation : Ile de France
- x 42
Pour sûr que c'est ingénieux d'utiliser l'énergie cinétique
ce qui l'est plus, c'est d'avoir imaginé ce système de pompage qui emploi assez justement l'effet "coup de bélier"
je pense en effet que si le système était continu, on ne monterait pas la pression ausssi haute
c'est un chouette sujet![Very Happy :D](https://www.econologie.com/forums/images/smilies/icon_biggrin.gif)
ce qui l'est plus, c'est d'avoir imaginé ce système de pompage qui emploi assez justement l'effet "coup de bélier"
je pense en effet que si le système était continu, on ne monterait pas la pression ausssi haute
c'est un chouette sujet
![Very Happy :D](https://www.econologie.com/forums/images/smilies/icon_biggrin.gif)
0 x
"La consommation s'apparente à une recherche de consolation, un moyen de remplir un vide existentiel croissant. Avec, à la clé, beaucoup de frustration et un peu de culpabilisation, accrue par la prise de conscience écologique." (Gérard Mermet)
OUCH, OUILLE, AÏE, AAHH! ^_^
OUCH, OUILLE, AÏE, AAHH! ^_^
- Remundo
- Modérateur
- Messages : 16764
- Inscription : 15/10/07, 16:05
- Localisation : Clermont Ferrand
- x 5514
Salut Captain !
Le gif de Jonule est super pour expliquer l'astuce qui est de taille:
La première phase est de bloquer l'écoulement de l'eau, tout le volume du bélier monte en pression (celle de la colonne de fluide) avec stockage d'énergie dans le bulbe.
Et puis brusquement, on en laisse une partie de l'eau s'échapper. La pression dans le volume inférieur retrouve la pression atmosphérique. La paroi élastique qui a emmagasiné de l'énergie de pression est libérée et le clapet se ferme, gros coup de bélier et ça monte.
C'est aussi pour ça que les béliers hydrauliques giglent par sacade aussi bien à la remontée, que pour l'eau libérée sur place
Très malin !! Actuellement, des agriculteurs en utilisent parfois lorsque le ruisseau est trop loin du pré. Cela leur évite d'amener la tonne à eau et ils se reposent![Very Happy :D](https://www.econologie.com/forums/images/smilies/icon_biggrin.gif)
Le gif de Jonule est super pour expliquer l'astuce qui est de taille:
![Image](https://www.econologie.com/fichiers/partager/12094779019wKwLk.gif)
La première phase est de bloquer l'écoulement de l'eau, tout le volume du bélier monte en pression (celle de la colonne de fluide) avec stockage d'énergie dans le bulbe.
Et puis brusquement, on en laisse une partie de l'eau s'échapper. La pression dans le volume inférieur retrouve la pression atmosphérique. La paroi élastique qui a emmagasiné de l'énergie de pression est libérée et le clapet se ferme, gros coup de bélier et ça monte.
C'est aussi pour ça que les béliers hydrauliques giglent par sacade aussi bien à la remontée, que pour l'eau libérée sur place
![Idea :idea:](https://www.econologie.com/forums/images/smilies/icon_idea.gif)
Très malin !! Actuellement, des agriculteurs en utilisent parfois lorsque le ruisseau est trop loin du pré. Cela leur évite d'amener la tonne à eau et ils se reposent
![Very Happy :D](https://www.econologie.com/forums/images/smilies/icon_biggrin.gif)
0 x
ben ouais quoi !
avec ça on peut comme avec une éolienne de pompage monter de l'eau en stockage dans un gros réservoir puis le lacher d'un coup pour de la production d'électricité "par exemple" ;-)
avec un gros bassin comme réservoir = batterie de stockage (non polluante) on peut disposer d'un courant à façonner comme on veut, d'une puissance égale à la hauteur de chute ... pratique !
![Very Happy :D](https://www.econologie.com/forums/images/smilies/icon_biggrin.gif)
avec ça on peut comme avec une éolienne de pompage monter de l'eau en stockage dans un gros réservoir puis le lacher d'un coup pour de la production d'électricité "par exemple" ;-)
avec un gros bassin comme réservoir = batterie de stockage (non polluante) on peut disposer d'un courant à façonner comme on veut, d'une puissance égale à la hauteur de chute ... pratique !
0 x
- tigrou_838
- J'ai posté 500 messages!
- Messages : 573
- Inscription : 20/10/04, 11:25
- Localisation : lorraine frontiere luxembourg
belier
bravo jonule,
tu viens de reinventer les barrages,
il y en a beaucoup qui remonte une partie de l'eau au periode creuse pour faire plus d'electricité aux periodes ou la demande est la plus forte.
c'est pour cela qu'il y a beaucoup de barrages avec un petit bassin de retention en dessous;
tigrou![Mr. Green :mrgreen:](https://www.econologie.com/forums/images/smilies/icon_mrgreen.gif)
tu viens de reinventer les barrages,
il y en a beaucoup qui remonte une partie de l'eau au periode creuse pour faire plus d'electricité aux periodes ou la demande est la plus forte.
c'est pour cela qu'il y a beaucoup de barrages avec un petit bassin de retention en dessous;
tigrou
![Mr. Green :mrgreen:](https://www.econologie.com/forums/images/smilies/icon_mrgreen.gif)
0 x
-
- Modérateur
- Messages : 79674
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11213
Je collecte petit à petit des infos (merci Tigrou).

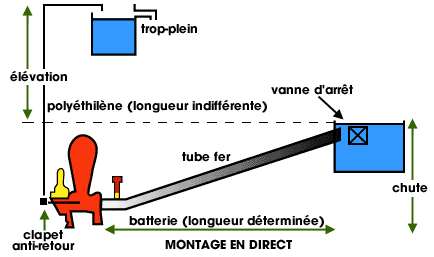

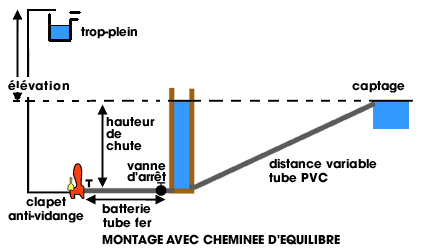

A) 2 schémas de montage de bélier tiré du dernier industriel francais qui fabrique encore des béliers http://www.walton.fr/fr/cadrebelierprefr.htm
B) Un article d'explications/banalisation
Tiré de Sciences et Avenir de 2003 (marrant l'auteur est celui qui a écrit l'article sur le dopage à l'eau: https://www.econologie.com/forums/sciences-e ... t5278.html )
Le bélier hydraulique, le pompage écologique
A) 2 schémas de montage de bélier tiré du dernier industriel francais qui fabrique encore des béliers http://www.walton.fr/fr/cadrebelierprefr.htm
![Image](https://www.econologie.com/photo/belier_schema1.gif)
![Image](https://www.econologie.com/photo/belier_schema2.gif)
B) Un article d'explications/banalisation
Tiré de Sciences et Avenir de 2003 (marrant l'auteur est celui qui a écrit l'article sur le dopage à l'eau: https://www.econologie.com/forums/sciences-e ... t5278.html )
Le bélier hydraulique, le pompage écologique
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
encore 2 pages de calculs et de schémas...
Et je trouve toujours que cela cloche.
Peut-on m'expliquer? C'est si simple...
IL FAUT UNE EVACUATION DES EAUX DE REJETS (70 % ?) ...
Où est-elle dans ton schéma et vos développements ?
Où est ton point bas d"évacuation dans ton jardin Christophe ?
Les égouts ?
![Mr. Green :mrgreen:](https://www.econologie.com/forums/images/smilies/icon_mrgreen.gif)
Et je trouve toujours que cela cloche.
Peut-on m'expliquer? C'est si simple...
IL FAUT UNE EVACUATION DES EAUX DE REJETS (70 % ?) ...
Où est-elle dans ton schéma et vos développements ?
Où est ton point bas d"évacuation dans ton jardin Christophe ?
Les égouts ?
![Mr. Green :mrgreen:](https://www.econologie.com/forums/images/smilies/icon_mrgreen.gif)
0 x
en général, le bélier est placé quasiment dans le lit de la rivière ou juste sur un bord mais pas trop haut car il faut garder le maximum de hauteur de chute par rapport à l'entrée de la conduite. La sortie du clapet n'est pas collectée pour eviter les pertes de charges en sortie et l'eau s'ecoule librement du belier. on a donc effectivement une grande partie de l'eau qui s'echappe du bélier et qui retourne a la riviere.
