Machine Rotative à Piston Annulaire Tri Lobique
- pascal HA PHAM
- Grand Econologue
- Messages : 1461
- Inscription : 30/01/06, 14:56
- Localisation : soleil
- x 25
pico turbine de Laurent MOREAU
bonjour,
une autre très sérieuse réalisation qui ne date pas d'hier,
Belle & efficace : la PICO TURBINE de mon ami Laurent MOREAU :
https://www.youtube.com/watch?v=doDlldTYlhc
il s'agit d'une petite turbine non volumètrique
adaptée aux régions montagneuses "là ou l'eau coule encore gratuitement"
bravo LAURENT tu es en pleine osmose avec ta jolie montagne
Pascal
une autre très sérieuse réalisation qui ne date pas d'hier,
Belle & efficace : la PICO TURBINE de mon ami Laurent MOREAU :
https://www.youtube.com/watch?v=doDlldTYlhc
il s'agit d'une petite turbine non volumètrique
adaptée aux régions montagneuses "là ou l'eau coule encore gratuitement"
![Image](https://www.econologie.com/fichiers/partager3/1415034917jaBXfc.gif)
bravo LAURENT tu es en pleine osmose avec ta jolie montagne
Pascal
0 x
All around my work, full vidéos on the web :
https://www.google.fr/webhp?source=sear ... 80&bih=672
https://www.google.fr/webhp?source=sear ... 80&bih=672
- pascal HA PHAM
- Grand Econologue
- Messages : 1461
- Inscription : 30/01/06, 14:56
- Localisation : soleil
- x 25
il y a 5 ans déja !
Turbi a écrit :Bonjour,
Quelques images des formes géométriques en jeu dans la version 'plane' de cette nouvelle machine :
1) les noyaux,
REMEMBER :
Il y a 5 ans jour pour jour, avec Yves nous faisions sortir de nulle part la série des machines ZZ caractérisées par une cinématique sphèrique se mouvant dans les 3 dimensions .....il y eu ensuite beaucoup de dérivées du concept issu tout droit d'une osmose entre le TURBICONE de YVES et le TRI LOBIQUE de Bibi.
5 ans après nous avons toujours la créativité à vif ! bientôt nous vous le prouverons !
![Image](https://www.econologie.info/smileys/Non.gif)
"No limits for détermination"
![Image](https://www.econologie.info/smileys/Rolling.gif)
"yes we think"
"yes we do"
"yes we are"
![Image](https://www.econologie.com/fichiers/partager3/1415442613K7iNgy.gif)
"si tu mets les doigts dans ton cerveau, mets des gants cela vaut mieux"
![Image](https://www.econologie.info/smileys/smileys84.gif)
à bientôt
Pascal
0 x
- pascal HA PHAM
- Grand Econologue
- Messages : 1461
- Inscription : 30/01/06, 14:56
- Localisation : soleil
- x 25
c'est quoi un EMGC
bonjour,
Revenons au sujet en cours.
Qu'est ce qu'un EMGC ?
c'est cela :
Un Elément Monolithique Gigogne Complexe
Découpé au fil par électro érosion, ici dans un bloc d'aluminium AU4G dont on voit le "négatif"
Aprés la découpe au fil, une deuxième passe de "léchage" par électro érosion permet d'approcher un usinage avec une précision de 2 microns près (0 / +2).
A ce moment il est déja possible d'emboiter progressivement les 2 pièces l'une dans l'autre. Une période de rodage de 2000 alternances environ avec de la pâte à roder la plus fine possible permet d'atteindre le frottement doux = c'est gagné !
nota : volontairement, et pour ne pas oublier qu'il en existe un, j'ai choisi de garder présent le petit étage volumétrique interne.
l'attelage de deux EMGC est monté dans un support d'entrainerment à barillet muni de son dispositif de compression variable (par décalage des axes de rotations du barillet d'une part, des EMGC d'autre part :
Une fois complet le module se présente ainsi :
A ce stade, le démonstrateur "proof of concept" de la turbine STRATO-VOLUMETRIQUE à 2 EMGC est pratiquement terminé et on peut alors constater la réalité de la compression variable sur notre petite vidéo :
http://www.ipernity.com/doc/pascalhapham/35533251
Un artiste en recherche de formes nouvelles pourrait alors envisager d'en faire des sculptures.
nota 1 : à gauche la forme ronde est un des deux couvercles latéraux de chambres, elle est encore dépourvue de tous ses conduits d'admission & d'échappement.
Nota 2 : à droite les deux barres utilisées pour réaliser les quelques 2000 alternances de rodage dépassent derrière le négatif
A+
Pascal
Revenons au sujet en cours.
Qu'est ce qu'un EMGC ?
c'est cela :
Un Elément Monolithique Gigogne Complexe
Découpé au fil par électro érosion, ici dans un bloc d'aluminium AU4G dont on voit le "négatif"
Aprés la découpe au fil, une deuxième passe de "léchage" par électro érosion permet d'approcher un usinage avec une précision de 2 microns près (0 / +2).
A ce moment il est déja possible d'emboiter progressivement les 2 pièces l'une dans l'autre. Une période de rodage de 2000 alternances environ avec de la pâte à roder la plus fine possible permet d'atteindre le frottement doux = c'est gagné !
nota : volontairement, et pour ne pas oublier qu'il en existe un, j'ai choisi de garder présent le petit étage volumétrique interne.
l'attelage de deux EMGC est monté dans un support d'entrainerment à barillet muni de son dispositif de compression variable (par décalage des axes de rotations du barillet d'une part, des EMGC d'autre part :
Une fois complet le module se présente ainsi :
A ce stade, le démonstrateur "proof of concept" de la turbine STRATO-VOLUMETRIQUE à 2 EMGC est pratiquement terminé et on peut alors constater la réalité de la compression variable sur notre petite vidéo :
http://www.ipernity.com/doc/pascalhapham/35533251
Un artiste en recherche de formes nouvelles pourrait alors envisager d'en faire des sculptures.
nota 1 : à gauche la forme ronde est un des deux couvercles latéraux de chambres, elle est encore dépourvue de tous ses conduits d'admission & d'échappement.
Nota 2 : à droite les deux barres utilisées pour réaliser les quelques 2000 alternances de rodage dépassent derrière le négatif
A+
Pascal
0 x
- pascal HA PHAM
- Grand Econologue
- Messages : 1461
- Inscription : 30/01/06, 14:56
- Localisation : soleil
- x 25
concept "STRATO-VOLUMETRIQUE"
re bonjour,
En complément, dans "E.M.G.C." il y des notions de complexités fonctionnelles, en effet la même pièce monolithique assure un minimum de 5 fonctionnalités fondamentales :
- piston principal d'un côté
- chambre principale de l'autre
- étage inférieur / secondaire de variations volumétriques à proximité de l'articulation centrale
- levier / bras d'entrainement et/ou palette assurant les variations volumètriques des 3ème et 4éme étages périphériques potentiels
- jupe à oeuillet assurant l'articulation concentrique de chaque EMGC sur l'arbre de guidage.
et pour les puristes il y a une sixième fonctionnalité annexe intrinsèque non encore dévoilée......qui ne s'exprime que dans un cas de figure très particulier !....qui la trouve ?
Autre petit complément pour la route : explication de la terminologie "STRATO-VOLUMETRIQUE"
gif d'appui :
sur ce gif animés avec 3 EMGC, on constate qu'il existe potentiellement 4 étages de variations volumètriques revendiqués par le brevet générique.
Sur le proof of concept minimaliste équipé de seulement 2 EMGC (présenté plus haut) seuls les 2 premiers étages en partant du centre de la machine sont mis en application.
La sémantique STRATO-VOLUMETRIQUE prend tout son sens après l'observation du gif animé d'un tel full concept qui possède intrinsèquement 4 STATES concentriques de variations volumètriques.
Le concept de Jean Pierre AMBERT à trois patins possède 2 niveaux de variations volumètriques, ce qui à fait dire à Raymond dans un autre fil de discussion que le volume total de la machine est bien mieux exploité que sur les traditionnelles MRLD (par exemple)
Pour l'instant je ne suis pas en mesure d'aller au delà de 4 STRATES en matière d'EMGC sans changer de concept.....mais rassurez vous, dans d'autres concepts il semble "fortement acquis" que cela soit possible.....
jusqu'à combien de Strates pouvons nous aller ?
hé hé
Patience !
A+
pascal
En complément, dans "E.M.G.C." il y des notions de complexités fonctionnelles, en effet la même pièce monolithique assure un minimum de 5 fonctionnalités fondamentales :
- piston principal d'un côté
- chambre principale de l'autre
- étage inférieur / secondaire de variations volumétriques à proximité de l'articulation centrale
- levier / bras d'entrainement et/ou palette assurant les variations volumètriques des 3ème et 4éme étages périphériques potentiels
- jupe à oeuillet assurant l'articulation concentrique de chaque EMGC sur l'arbre de guidage.
et pour les puristes il y a une sixième fonctionnalité annexe intrinsèque non encore dévoilée......qui ne s'exprime que dans un cas de figure très particulier !....qui la trouve ?
Autre petit complément pour la route : explication de la terminologie "STRATO-VOLUMETRIQUE"
gif d'appui :
![Image](https://www.econologie.com/fichiers/partager3/1415714989VQOmez.gif)
sur ce gif animés avec 3 EMGC, on constate qu'il existe potentiellement 4 étages de variations volumètriques revendiqués par le brevet générique.
Sur le proof of concept minimaliste équipé de seulement 2 EMGC (présenté plus haut) seuls les 2 premiers étages en partant du centre de la machine sont mis en application.
La sémantique STRATO-VOLUMETRIQUE prend tout son sens après l'observation du gif animé d'un tel full concept qui possède intrinsèquement 4 STATES concentriques de variations volumètriques.
Le concept de Jean Pierre AMBERT à trois patins possède 2 niveaux de variations volumètriques, ce qui à fait dire à Raymond dans un autre fil de discussion que le volume total de la machine est bien mieux exploité que sur les traditionnelles MRLD (par exemple)
Pour l'instant je ne suis pas en mesure d'aller au delà de 4 STRATES en matière d'EMGC sans changer de concept.....mais rassurez vous, dans d'autres concepts il semble "fortement acquis" que cela soit possible.....
jusqu'à combien de Strates pouvons nous aller ?
hé hé
Patience !
![Image](https://www.econologie.info/smileys/andre.gif)
A+
pascal
0 x
- pascal HA PHAM
- Grand Econologue
- Messages : 1461
- Inscription : 30/01/06, 14:56
- Localisation : soleil
- x 25
liens vers 67 brevets différents
Bonjour,
Puisque je suis le nez dedans : voici quelques 67 brevets de machines rotatives à disposition dans la bibliothèque INPI
Un premeir échantillon de 57 brevets avec "compresseur volumètrique rotatif" dans le titre :
http://fr.espacenet.com/searchResults?A ... acenet.com
plus un autre échantillon de 10 brevets avec "turbine volumétrique rotative" dans le titre :
http://fr.espacenet.com/searchResults?A ... acenet.com
Il suffit ensuite de cliquer sur le titre d'un brevet choisi pour visualiser l'original et télécharger gratuitement son PDF généralement complet = descriptif, revendications, dessins et enfin rapport de recherches d'antériorité.
A+
hé hé !
"Beaux os à ronger pour Tryphon Tournesol"
Pascal
![Rolling Eyes :roll:](https://www.econologie.com/forums/images/smilies/icon_rolleyes.gif)
Puisque je suis le nez dedans : voici quelques 67 brevets de machines rotatives à disposition dans la bibliothèque INPI
Un premeir échantillon de 57 brevets avec "compresseur volumètrique rotatif" dans le titre :
http://fr.espacenet.com/searchResults?A ... acenet.com
plus un autre échantillon de 10 brevets avec "turbine volumétrique rotative" dans le titre :
http://fr.espacenet.com/searchResults?A ... acenet.com
Il suffit ensuite de cliquer sur le titre d'un brevet choisi pour visualiser l'original et télécharger gratuitement son PDF généralement complet = descriptif, revendications, dessins et enfin rapport de recherches d'antériorité.
A+
hé hé !
"Beaux os à ronger pour Tryphon Tournesol"
Pascal
![Rolling Eyes :roll:](https://www.econologie.com/forums/images/smilies/icon_rolleyes.gif)
0 x
- pascal HA PHAM
- Grand Econologue
- Messages : 1461
- Inscription : 30/01/06, 14:56
- Localisation : soleil
- x 25
Re: liens vers 71 brevets différents
pascal HA PHAM a écrit :Bonjour, il fallait lire
Puisque je suis le nez dedans : voici quelques 71 brevets de machines rotatives à disposition dans la bibliothèque INPI
Un premier échantillon de 61 brevets avec "compresseur volumètrique rotatif" dans le titre ou dans l'abrégé :
http://fr.espacenet.com/searchResults?A ... acenet.com
plus un autre échantillon de 10 brevets avec "turbine volumétrique rotative" dans le titre ou dans l'abrégé :
http://fr.espacenet.com/searchResults?A ... acenet.com
A+
hé hé !
"Beaux os à ronger pour Tryphon Tournesol"
Pascal
Je les étudie métodiquement un par un.

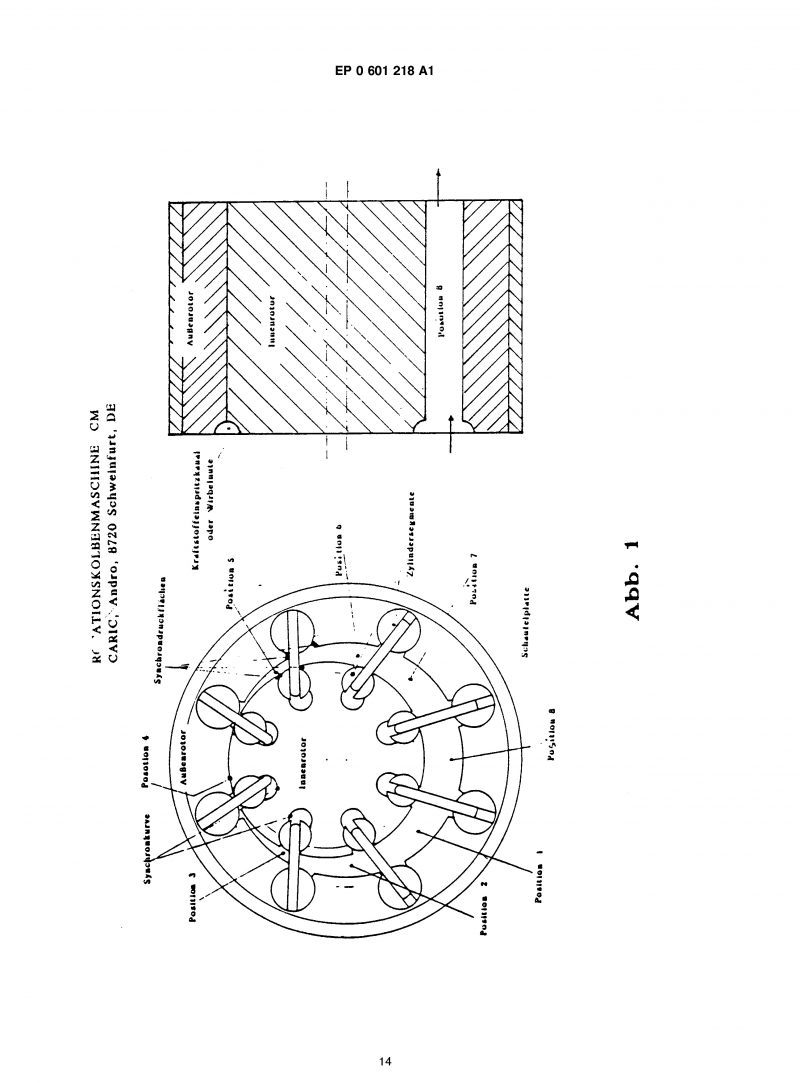

Le premier à retenir mon attention est celui déposé par Andro CARIC le 27 novembre 1992 :
Extrait des 4 pages emblèmatiques sur les 20 composant le dossier :
![Image](https://www.econologie.com/fichiers/partager3/1416304119M1ZxIO.jpg)
![Image](https://www.econologie.com/fichiers/partager3/14163056734z8bH4.jpg)
![Image](https://www.econologie.com/fichiers/partager3/14163057059Njkl3.jpg)
![Image](https://www.econologie.com/fichiers/partager3/14163042141KShcF.jpg)
non seulement ce brevet est pratiquement exempt d'antériorité mais la manière dont sont organisés les déplacements relatifs en rotation des extrémités de palettes, dans le rotor central / interne d'une part & dans le rotor externe d'autre part me semble exemplaire !
Bel objet de protection industrielle que ce brevet qui est tombé maintenanant dans le domaine publique (22 ans d'age !)
Bravo à Monsieur Andro CARIC
Dans la version ultime à 4 étages de ma turbine STRATO-VOLUMETRIQUE à EMGC j'utilise quelque chose de similaire, mais avec traversée complète de l'anneau-rotor interne par les queues d'EMGC en forme de palettes
dessins N°8 et 9 de mon brevet :
A+
Pascal
0 x
- pascal HA PHAM
- Grand Econologue
- Messages : 1461
- Inscription : 30/01/06, 14:56
- Localisation : soleil
- x 25
les racines du concept de turbine STRATO-Volumètrique à EMGC
bonjour,
de fils en aiguile, j'ai retrouvé un viel ancêtre de mon concept de turbine STRATO-VOLUMETRIQUE à EMGC....
comme vous le voyez, il y a un axe décentré, des palettes traversant un tube rotatif et donc un seul étage externe de variations volumétriques....mais rien au centre dommage, en tout cas bravo monsieur Brian Léonard Martin (époque 1936).
Pour ma part j'ai revendiqué en premier dans mon brevet ce qui manque au centre du brevet MARTIN et c'est bien ce qu'il fallait faire... hum, sinon j'aurais été pénalisé de l'antériorité de ce joli brevet.
C'est un autre brevet US, celui de Melvin B. CRUTCHFIELD - déposé en juillet 1978 - m'a permis d'arriver sur celui déposé en 1936 par Brian Léonard, voici donc cet autre brevet N° US 4 241 713 muni de ses référence antérieures - dont celle du N° US 2 070 138 de MARTIN :
"J'adore naviguer dans la jungle étourdissante des brevets mondiaux"
miam miam
Pascal
de fils en aiguile, j'ai retrouvé un viel ancêtre de mon concept de turbine STRATO-VOLUMETRIQUE à EMGC....
![Image](https://www.econologie.com/fichiers/partager3/1416410150QnICRH.jpg)
comme vous le voyez, il y a un axe décentré, des palettes traversant un tube rotatif et donc un seul étage externe de variations volumétriques....mais rien au centre dommage, en tout cas bravo monsieur Brian Léonard Martin (époque 1936).
Pour ma part j'ai revendiqué en premier dans mon brevet ce qui manque au centre du brevet MARTIN et c'est bien ce qu'il fallait faire... hum, sinon j'aurais été pénalisé de l'antériorité de ce joli brevet.
C'est un autre brevet US, celui de Melvin B. CRUTCHFIELD - déposé en juillet 1978 - m'a permis d'arriver sur celui déposé en 1936 par Brian Léonard, voici donc cet autre brevet N° US 4 241 713 muni de ses référence antérieures - dont celle du N° US 2 070 138 de MARTIN :
![Image](https://www.econologie.com/fichiers/partager3/1416410765W3rep7.jpg)
"J'adore naviguer dans la jungle étourdissante des brevets mondiaux"
miam miam
![Image](https://www.econologie.info/smileys/bbq.gif)
Pascal
0 x
- pascal HA PHAM
- Grand Econologue
- Messages : 1461
- Inscription : 30/01/06, 14:56
- Localisation : soleil
- x 25
Autres brevets de la même veine
bonsoir,
quelques autres brevets de la même veine que le MARTIN :
Le MAHON & BURNES du 26 sept. 1919
Le Charles BANCROFT du 3 avril 1933
Le Mc ANALLY de juillet 1970
Le Berry FOSTER du 1 mai 1972
constatations :
tous sont équipés de palettes aucun d'EMGC.
la compression variable n'est évidente sur aucun
il y a au maximum 3 étages (et non 4 sur EMGC)
ouf, ce qui est étrange c'est qu'aucun de ces brevets ne soit mentionné en arrière plan technologique dans le mien !
A+
quelques autres brevets de la même veine que le MARTIN :
Le MAHON & BURNES du 26 sept. 1919
![Image](https://www.econologie.com/fichiers/partager3/1416432718qmIxwP.jpg)
Le Charles BANCROFT du 3 avril 1933
![Image](https://www.econologie.com/fichiers/partager3/1416432838mXp6x6.jpg)
Le Mc ANALLY de juillet 1970
![Image](https://www.econologie.com/fichiers/partager3/1416432955rQ70dt.jpg)
Le Berry FOSTER du 1 mai 1972
![Image](https://www.econologie.com/fichiers/partager3/1416433203TcntVf.jpg)
constatations :
tous sont équipés de palettes aucun d'EMGC.
la compression variable n'est évidente sur aucun
il y a au maximum 3 étages (et non 4 sur EMGC)
ouf, ce qui est étrange c'est qu'aucun de ces brevets ne soit mentionné en arrière plan technologique dans le mien !
A+
0 x
-
- Sujets similaires
- Réponses
- Vues
- Dernier message
-
- 40 Réponses
- 15754 Vues
-
Dernier message par ABC2019
Consulter le dernier message
03/02/21, 12:01Un sujet posté dans le forum : Sciences et technologies
-
- 0 Réponses
- 10179 Vues
-
Dernier message par Christophe
Consulter le dernier message
05/03/20, 13:15Un sujet posté dans le forum : Sciences et technologies
-
- 0 Réponses
- 5715 Vues
-
Dernier message par lutin
Consulter le dernier message
13/01/14, 15:39Un sujet posté dans le forum : Sciences et technologies
-
- 19 Réponses
- 16355 Vues
-
Dernier message par GuyGadeboisLeRetour
Consulter le dernier message
21/03/21, 00:45Un sujet posté dans le forum : Sciences et technologies
Revenir vers « Sciences et technologies »
Qui est en ligne ?
Utilisateurs parcourant ce forum : Aucun utilisateur inscrit et 90 invités
