Machine Rotative à Piston Annulaire Tri Lobique

[kevin]

Marcel, il n'est pas possible d'assembler 3 pièces comme tu les as dessiné.
J'y avais déjà réfléchie et il faudrait 2 pièces comme tu as fait et une troisième avec les 2 fentes du même coté. Si la découpe est propre, un cordon de soudure pourra être fait aux différentes arrêtes et donner un rendu très propre.

Kevin

[Remundo]

Bonjour matinal,
Que d'OXYGENE dans ce forum !

Et puis il ya Raymundo qui à ses propres inventions : il en parlera quand il aura décidé de le faire....

A+ les gars....on tient le bon bout.

ça va venir Pascal, J'ai reçu le retour de l'INPI et mon invention n'est pas "secret défense"

La 2ème a été déposé le 6 février 2008... donc ça devrait sortir d'ici la mi-mars...

Les vacances arrivent et j'ai du pain sur la planche car il faut que je fasse mon site internet (en au moins 2 langues...) et que je crée un nouveau post sur ce forum...

Pour les plus impatients, mes inventions concernent des procédés de captages et conversions d'énergie très divers et très nouveaux... Notamment dans le domaine du solaire, de l'hydraulique et des moteurs/pompes...

Pour l'éolien, je laisse le bébé à la turbine RoBiPlan de Pascal car il ne manque pas d'air

@+

[taramop]

Sur le poste de hiers j'ai oublié de précisser qu'il avait un site internet
http://www.microrectif.com/home.html
Avec toute les adresses qui vont bien pour les contactés

[jam]

Bonjour a tous,

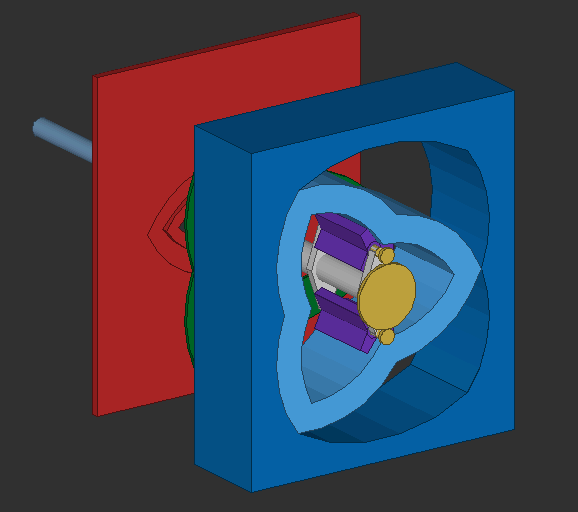

J'ai fait d'autres simulations. Je suis maintenant convaincu qu'il faut ajouter un guidage interne (vous aviez raison). Je vais maintenant essayer de faire fonctionner mon guidage dans les couvercles.
-Alain

[marcel]

Marcel, il n'est pas possible d'assembler 3 pièces comme tu les as dessiné.
J'y avais déjà réfléchi et il faudrait 2 pièces comme tu as fait et une troisième avec les 2 fentes du même coté. Si la découpe est propre, un cordon de soudure pourra être fait aux différentes arrêtes et donner un rendu très propre.

Kevin

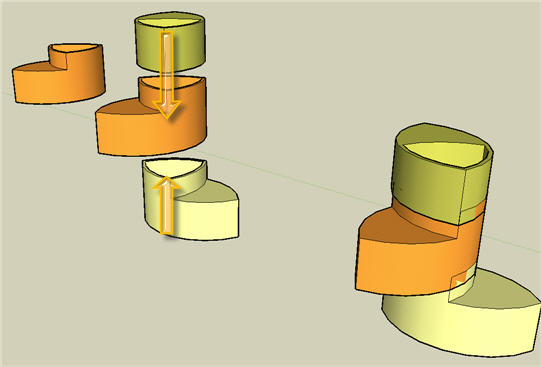

Oui Kévin, j'avais bien vu ce qu'il fallait pour assembler ce "casse tête chinois" !!!, j'ai juste mis l'illustration d'une pièce pour préciser ma pensée. Ce type d'usinage est très intéressant si tu en confirmes la fiabilité. Les pièces peuvent être travaillées dans du tube plutôt que dans des rondins, ce qui fait économiser de la matière à retirer. Elles sont aussi plus simples à définir.
Pour le couple et la cylindrée, c'est une affaire de compromis. Ceci dit, si le guidage régule les frottements périphériques, la vitesse posera moins de problèmes.

[toto65]

Bonjour à tous

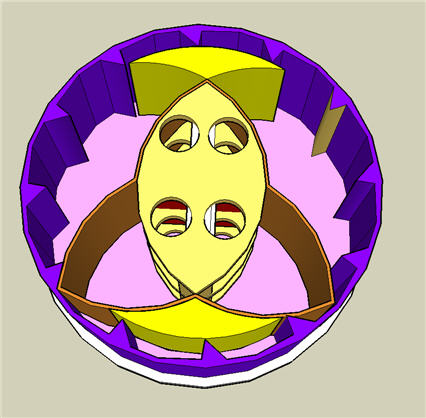

Je vais un peu développer mon idée de lobe à étage. Je voulais emboiter des modules simples pour séparer les chambres.




Même si j'arrivais à étancher les différent étages. UN lobes ben ça marche pas! . Enfin de mon point de vue, après si vous voyez quelques choses. Je voulais juste vous faire part de mes élucubrations.
La solution serait un bi-lobes mais de mon point de vue ça perds toute son originalité


ça n'a pas était vain puisque ça m'a donné une idée de transmission. Pour le noyau c'est une autre idée. Les strates sont là pour minimiser les frottements à développer il faut voir la RDM.

[jam]

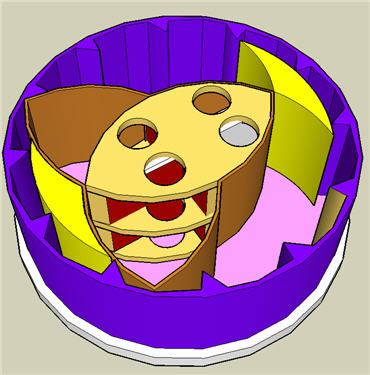

Pour votre amusement:







-Alain

[marcel]

Salut jam. Bel ouvrage !
Perso, quite à mettre le guidage extérieur au piston, je pencherais pour le sortir complètement. Dans ton dessin, le piston est recouvert d'un couvercle équipé des roulements, et la piste est sur la face interne des parois latérales.
Moi j'aurais fait sortir un arbre du piston. Pour le coup on utilise un piston "plein". Cet arbre traverse la paroi du carter et seulement après propose une "trimanivelle" équipée de trois roulements en bout et tournant dans une piste creusée sur l'extérieur du la paroi.
Du coup on extrait aussi la transmission, mais là, on est libre de dimensionner comme on veut. (je précise qu'il faut une piste et une trimanivelle de chaque côté pour stabiliser la bête.

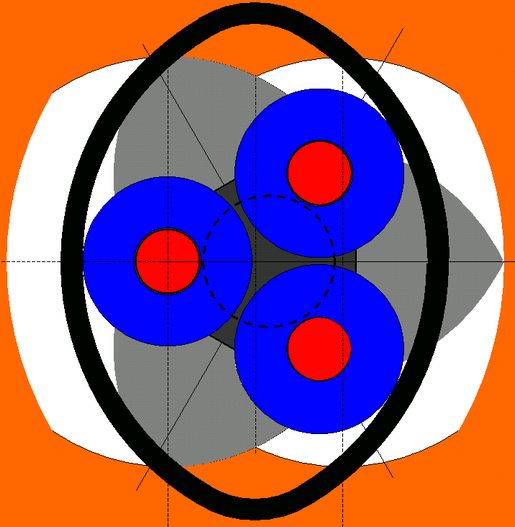

Le cercle en pointillé marque l'emplacement de l'arbre (centre du piston). Il se déplace en suivant une courbe équivalente à la piste, mais plus petite, ce qui ne gêne pas l'étanchéité de la paroi. Le triangle équipé des trois roulements = la "trimanivelle". Je n'ai pas mis le couvercle de paroi latérale sinon on voit plus rien!!! La piste (en noir) est donc sur l'extérieur. Transmission à revoir.
Avantages : dimensionnement assez libre des roulements, de la piste, de la manivelle, des arbres.

[jam]

Bonjour a tous,

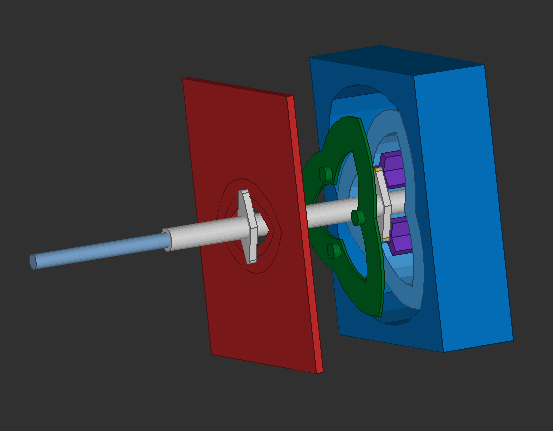

Avec la solution que je propose, tout est inclus: guidage (redondant) interne, transmission sans joint universel, etancheite "facile" a obtenir. Par contre, il y a quelques inconvenients qui sont: dimensions des engrenages au bout des pignons tri-dents, diminution de la vitesse correspondant aux engrenages si seulement trois sont utilises. Avec cinq engrenages, toutes les vitesses sont permisent ! Cependant, a basse vitesse, le couple devient tres fort.
-Alain

[pascal HA PHAM]

heu... les gars que idées lumineuses !
cela donne le tournil...
et le bon tournil rassurez vous.....

Quand même :

en précaution, je vous conseillerai de déposez au moins une enveloppe soleau de temps à autre par élément de nouveauté auprès de l'inpi, ce qui vous garantirait la datation officielle de paternité de vos gesticulations neuroniques.....
Bon cela dit...
le site de Christophe est suffisement connu pour assurer une vie publique et une reconnaissance à vos idées....mais si cela débouchait une jour sur une exploitation commerciale....

c'est surtout dans le domaine du guidage (marcel, jam, toto65..j'en oublie) ou vous apportez une grosse plus value sur la theorie du concept.....tant que je serai vivant je ferraillerai dur pour que ce qui appartient à César reveinne à César....mais je ne suis ni Zorro ni immortel....!!

Comprendo ? en cemoment ici c'est la Tornado.

Bien amicalement à vous la brochette d'inventeurs en herbe... parce que c'est vraiement chouette ce que vous faites en ce moment.

Sinon mon ordi était durement en panne...une journée entière en réa et sur la table d'opération....
ai eu très peur!

J'irai donc discéquer/analyser ce week end vos idées respectives une à une et vious dirait ce que j'en pense.



Bonne lumière.

Tournesol.
