Monte escalier

[Obamot]

Hello,

Ici y'a quelques gars qui en ont fabriqué pour quelques centaines d'€uros

J'aime bien ceux-ci:

Le premier est d'une simplicité déconcertante, mais montre le principe de base:
(J'ai moi-même monté un tel système rudimentaire en tant que "monte-charge")
2 rails,
1 chariot ressemblant à un type standard 40x60cm composé d'un plateau et dessous 4 roues
échancrées qui assurent le guidage (donc usinage zéro)
1 moteur électrique.
1câble
1 commande électrique.
1 arceau / tablette pour monter une chaise de bureau.
1 chaise de bureau de récup. fixée par son axe sur l'arceau

Celui-là pour 250€ (monte debout, mais la plate-forme permettrait d'y mettre un siège)
La vidéo dévoile tout son mécanisme et un ingénieux système de sécurité mécanique.
(je prendrai bien celui-ci, mais avec les roues qui font autoguidage du premier)

Mise-à-jour du précédent et permet de voir ce qui ne marchait pas bien avant:

Un pour 350€ un qui à l'air crédible et pratique :

Et enfin celui-ci le plus sécurisé et le moins cher de tous, avec vis sans fin
(à trouver, une très longue tige filetée)

ou alors en trouver un à moins de 1000€ sur le bon coin,
et prendre toutes les photos du démontage

[phil59]

Tu crois vraiment que je vais mettre mon père sur des choses non "sécure" ?

Au pire, ça sera un d'occaz dans une config à peu près identique, genre grande marque, sinon, ça sera l'achat.

[Obamot]

D'accord mais y'a pas plus sécurisé qu'une vis sans fin (atout de plus au dernier)

Ici 10 mm x 4m. de long inox 147€ (plus sécurisé qu'un câble qui peut s'oxyder, se rompre)
ou 22mm x 4m de long inox 205€ pour 50€ de diff. = Plus résistant et ça tournera plus vite.
https://www.tigefiletee-express.fr/prod ... ydable-a4/

Et si tu as vu le ton de mon post, ce n'était que des exemples.
ici à la base c'est un forum de créateurs / inventeurs, ne nous en veut pas
Et donc j'y ai un intérêt intellectuel personnel (effort inventif);

[Obamot]

PS: pour ne pas devoir se trimballer 4m de tige, éviter tout problème de flèche, et pour aller encore plus vite, il suffit de prendre une petite section de tige filetée de 50cm — mais de grosse section, et qui se trouvera alors placée sous le petit "wagon" avec le moteur qui fait tourner la tige (grâce à une petite rotule soudée sur la tête de la vis (tige filetée sans fin), alimenté par une batterie (sous le siège) — ensuite Il suffit alors de souder tous les 10cm des moitiés d'écrous (du type ci-dessous) sur un rail rampant.


...et ça avancera tel un funiculaire à roto-crémaillère!
(Le wagon tenant tout seul par gravité, prévoir que les roues soient prisonnières et ne puissent dérailler)

Plus sûr que ça, sûrement beaucoup plus cher que 10k€, et ne tomberait pas en panne électrique grâce à la batterie plomb, qui se rechargerait toute seule la nuit lorsque le 'wagon' est parqué en haut de l'escalier...

erratum: il y aurait bien 2 rotules et non une qui tiendrait / guiderait / tracterait la tige sous le 'wagon'

[Christophe]

Compliqué tout ça…la maquette avec tige filetée a du mal sans charge…

L’option téléphérique, quelqu’un a essayé ?

Cela supprime tous les frottements et accouplements et usures au sol…récupérer un vieux siège de télésiège et adapter !

Du coup on est entre l’ascenseur et le monte escalier !

Bon mamie risque de râler sur l’encombrement du système !

[Obamot]

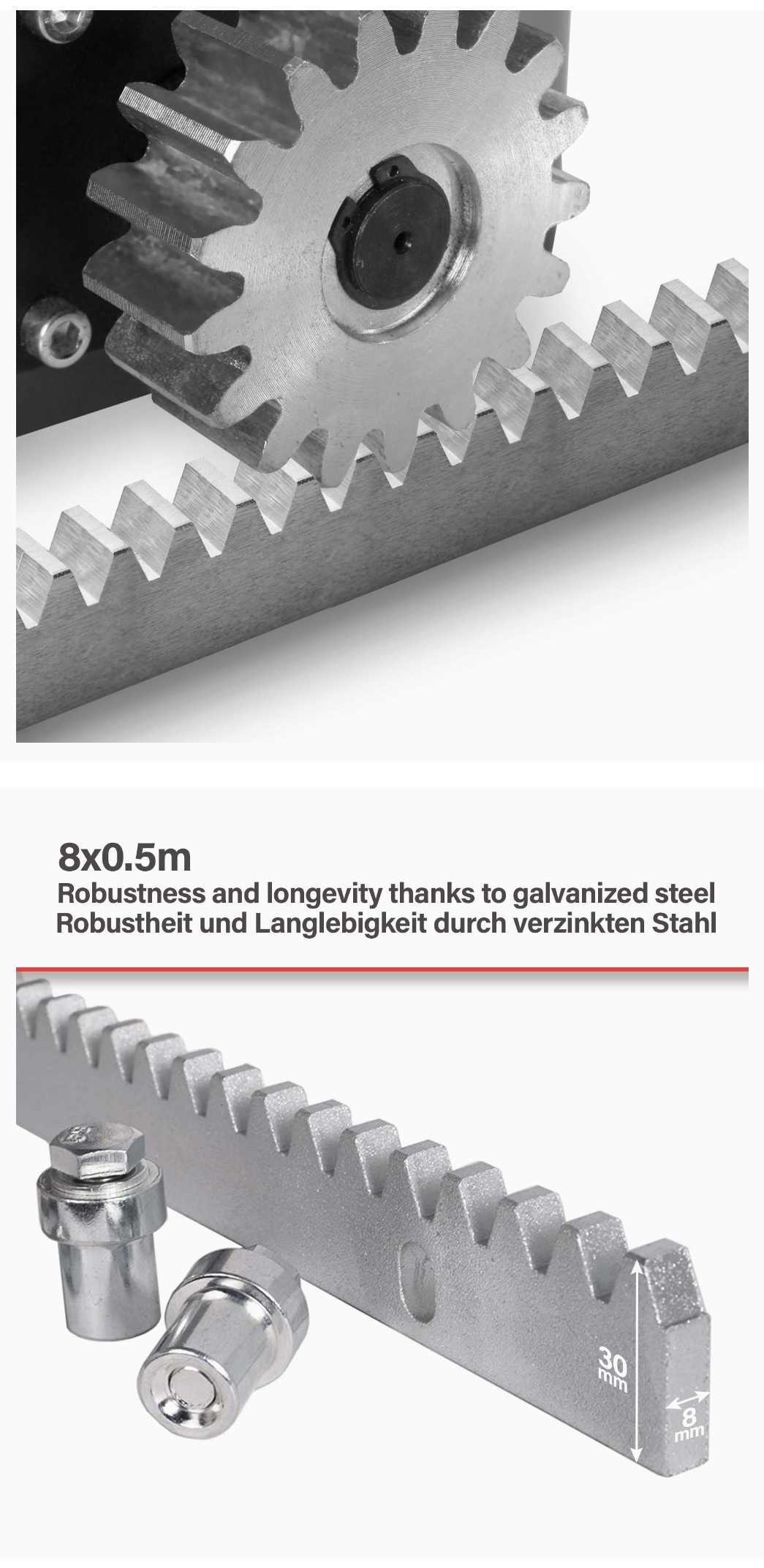

Et alors pourquoi pas une vraie crémaillère ?
https://www.amazon.de/Jago-Zahnschiene-Zahnstange-Schraubenset-Schiebetorantrieb/dp/B00G29BBT2/ref=asc_df_B00G29BBT2/?tag=googshopde-21&linkCode=df0&hvadid=308574216698&hvpos=&hvnetw=g&hvrand=8213337270453244072&hvpone=&hvptwo=&hvqmt=&hvdev=m&hvdvcmdl=&hvlocint=&hvlocphy=1002992&hvtargid=pla-707676447528&psc=1&th=1&psc=1&tag=&ref=&adgrpid=64139201907&hvpone=&hvptwo=&hvadid=308574216698&hvpos=&hvnetw=g&hvrand=8213337270453244072&hvqmt=&hvdev=m&hvdvcmdl=&hvlocint=&hvlocphy=1002992&hvtargid=pla-707676447528

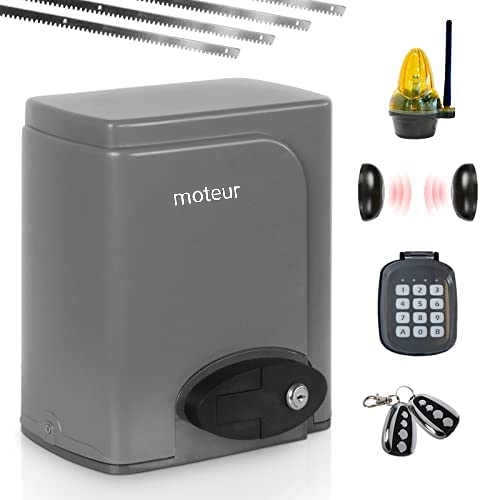

Moteur 280W et dispositif complet avec:
— crémaillère de 105cm x 3 20€ X3 = 60€ (3m15)
— télécommande, 10€
— signal d'alarme, inclu.
— dispositif d'arrêt infrarouge, inclu.
— charge moteur jusqu'à 600kg & électronique 190€

En fait un joli:
hacking d'un set d'ouverture de porte de garage !


plus sûr que ça ? (Lien: cliquer sur l'image)

[Macro]

Je crois que tu peux revoir les calculs Obamot...Ton moteur de 280w a trés peut de chance de monter une personne de 80kg et la "nacelle" ou alors il va lui falloir une heure ... 600kg... Ils doivent parler du poids du portail a translater mais sur un chemin de roulement horizontal c'est a dire quasiment quedalle comme force a appliquer ....

[Obamot]

Pas grave, un autre moteur plus puissant ça va aussi!
Le truc chiant à trouver, c'était la crémaillère !
Et là à 20€ avec le pignon... pas cher.

https://www.amazon.de/Jago-Zahnschiene-Zahnstange-Schraubenset-Schiebetorantrieb/dp/B00G29BBT2/ref=asc_df_B00G29BBT2/?tag=googshopde-21&linkCode=df0&hvadid=308574216698&hvpos=&hvnetw=g&hvrand=8213337270453244072&hvpone=&hvptwo=&hvqmt=&hvdev=m&hvdvcmdl=&hvlocint=&hvlocphy=1002992&hvtargid=pla-707676447528&psc=1&th=1&psc=1&tag=&ref=&adgrpid=64139201907&hvpone=&hvptwo=&hvadid=308574216698&hvpos=&hvnetw=g&hvrand=8213337270453244072&hvqmt=&hvdev=m&hvdvcmdl=&hvlocint=&hvlocphy=1002992&hvtargid=pla-707676447528

Je te fais confiance, mais le moteur du palan Lidl, permet de lever 250kg et il fait 500W
(Mais je ne suis pas spécialiste, c'est pas le même)

Si oui, du coup économie sur le moteur !
(pour en acheter un autre)

Avec commande par interrupteur (j'étais passe sûr que tous les gadgets étaient bien utiles d'ailleurs!)

Merci pour la remarque!

[Macro]

Pour le systeme vis ecrou....Sans lubrification l'ecrou va tenir... Un certain temps....En charge il va se chauffer et se devorer a vitesse grand V ...En inox sur tige inox...Il risque meme de gripper au premier voyage...

J'ai un pont elevateur a vis...La lubrification de l'ecrou est permanente... Et si la pompe a huile lache...L'ecrou ne fait pas long feu..

[Obamot]

Je n'insiste pas sur l'écrou, la crémaillère c'est pas du bricolage, c'est beaucoup mieux...

Ici, palan 200kg => 480W / 165€

Juste pour avoir une idée...
Si on veut une bonne marge de sécurité, environ 500W c'est pas mal non?
