Turbicône

[Turbi]

Re,

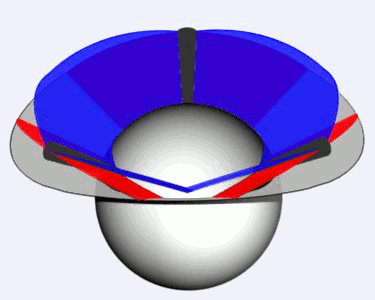

Sur cette animation on voit que la courbe du stator (grise) n'a pas des courbures assez prononcées pour augmenter le balancement des pales rouges et donc obtenir une meilleure variation volumétrique...



Je pense donc trouver mieux,... mais c'est pas facile

À plus

Yves

[Iridium]

dans le cadre d'une utilisation en moteur a explosion "essence" , toujours.
Le rapport volumétrique peut rester sous les 8:1
Il y a de forte probabilité de réutiliser les gaz chaud via un turbo


Inconvénient:

Il y a toujours 2 arrête avec un angle inférieur à 180° donc des pt froid synonyme de pollution!!!

je jette un coup d' oeuil de temps a autres.
si j'ai une solutions j'en fairais part.
Pour l'instant je n'amène que des mauvaise nouvelles

a+

[Remundo]

Yves a extrudé sphériquement la cinématique à tri-palettes de Jean Pierre Ambert

De quoi en perdre la boule !

[pascal HA PHAM]

Re,

Sur cette animation on voit que la courbe du stator (grise) n'a pas des courbures assez prononcées pour augmenter le balancement des pales rouges et donc obtenir une meilleure variation volumétrique...



Je pense donc trouver mieux,... mais c'est pas facile

À plus

Yves

Je suis d'accord avec vous Raymond : c'est une cinématique quelque peu extra terrestre !

Yves nous annonce que c'est un exercice difficile ?

"laissons le sphères...il va y arriver..."

"et c'est déja une oeuvre d'art..."

A+

pascal

[Turbi]

Re

Quelques nouvelles animations pour tenter de mieux voir le mouvement....


Une seule pale est présentée dans ce gif :


Ces animations montrent que le problème n'est pas tant le rapport volumétrique qui semble assez bon, que l'étirement excessif de l'espace:

Sur ces derniers gifs, c'est le stator qui tourne...

À plus

Yves

[Turbi]

Orbes

Excuse- moi de ne pas faire ton animation maintenant, mais je n'ai pas vraiment le temps. Ce n'est pas mon travail, et mes journées sont un peu longues ces temps-ci.

Ceci dit je comprend très bien ton modèle et je trouve que c'est une très bonne idée.

Salutations

Yves

[orbes]

bonjour
je suis désolé de déranger dans ton étude et je sais que la passion est dévoreuse de temps.
ton travail est remarquable, novateur où l'esthétique s'allie a l'efficacité.
je ne voudrais pas perturber ton fil de réflexion actuel.
@+
orbes

[Turbi]

Bonjour,

En attendant mieux (ce qui risque d'être pas mal long), cette configuration peut quand même être fonctionnelle dans des machines autres que des moteurs thermiques, particulièrement à vapeur. non?

À plus

Yves

[pascal HA PHAM]

bonjour Yves,

oui je pense auusi que cela le ferait bien en alimentation vapeur vive chauffe solaire, ou bien issue de géothermie en forage profond.
Et puis il y a le mode stirling air chaud ou utilisant un fluide calo porteur basse température (changement d'état)....

il y a sûrement d'autres modes que l'on oublie....

En tout cas bravo elle est superbe ta dernière machine :



A bientôt

pascal

[Turbi]

Bonjour,

Voici maintenant la version avec les demi pales...


C'est pas terrible... mais c'est pour mieux étudier le mouvement plus qu'autre chose.

à plus.

Yves
