Question branchement 12V (débutant)
Question branchement 12V (débutant)
Bonjour à tous,
Je dispose d'une petite installation solaire 12V avec batterie avec laquelle je souhaiterais brancher des lampes à détection de mouvement.
- Batterie Victron 12V 66Ah
- Porte fusibles
- Fusible 10A
- Régulateur de tension (12V/24V à 5V 10A)
- 6x lampes 3.96Wh (5V 0.8A pour charger la batterie) branchées en série
Voici le schéma que j'avais imaginé
Cependant, étant branchées en série, la tension doit baisser sur chacune de mes lampes et probablement que pour la dernière (ou même avant), la tension ne soit pas suffisante pour la recharger.
Un schéma B que j'imagine, c'est d'enlever le régulateur de tension en début de circuit, et en placer un pour chaque lumière ? Cela permettrais de combler la perte de tension pour chacune des lumières.
Je ne sais pas ce qui est le mieux ou si une autre idée serait meilleure ?
Merci beaucoup.
Je dispose d'une petite installation solaire 12V avec batterie avec laquelle je souhaiterais brancher des lampes à détection de mouvement.
- Batterie Victron 12V 66Ah
- Porte fusibles
- Fusible 10A
- Régulateur de tension (12V/24V à 5V 10A)
- 6x lampes 3.96Wh (5V 0.8A pour charger la batterie) branchées en série
Voici le schéma que j'avais imaginé
Cependant, étant branchées en série, la tension doit baisser sur chacune de mes lampes et probablement que pour la dernière (ou même avant), la tension ne soit pas suffisante pour la recharger.
Un schéma B que j'imagine, c'est d'enlever le régulateur de tension en début de circuit, et en placer un pour chaque lumière ? Cela permettrais de combler la perte de tension pour chacune des lumières.
Je ne sais pas ce qui est le mieux ou si une autre idée serait meilleure ?
Merci beaucoup.
0 x
-
- Modérateur
- Messages : 80079
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11409
Re: Question branchement 12V (débutant)
Euh le schéma ne montre pas un branchement en série mais bien en parallèle...
Pour moi, aucun soucis, cela fonctionnera (tant que la batterie 12V n'est pas vide)
Pour moi, aucun soucis, cela fonctionnera (tant que la batterie 12V n'est pas vide)
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
Re: Question branchement 12V (débutant)
Christophe a écrit :Euh le schéma ne montre pas un branchement en série mais bien en parallèle...
Pour moi, aucun soucis, cela fonctionnera (tant que la batterie 12V n'est pas vide)
Oups autant pour moi. En parallèle, il me semble que ce sont les ampères qui baissent pour le coup. Est-ce que je dois faire attention à un chauffement du fil ? Je pose du fil avec section de 0.81mm² qui supporte en théorie 10A.
Avec un fusible de 10A, je suis en théorie capable de brancher 12 lumières si j'ai bien compris (~0.8Ah par lumière * 12 = 9.6Ah) ?
0 x
-
- Modérateur
- Messages : 80079
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11409
Re: Question branchement 12V (débutant)
Tu as notés Wh, une énergie, pas une puissance du coup je pensais qu'il y avait une petite batterie dans chaque lampe...c'est donc 3.96 Watts
Mais oui avec 10 A tu peux alimenter 12 lampes de 0.8 A (10/0.8 = 12.5)
Mais oui avec 10 A tu peux alimenter 12 lampes de 0.8 A (10/0.8 = 12.5)
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Econologue expert
- Messages : 14293
- Inscription : 17/03/14, 23:42
- Localisation : picardie
- x 1688
- Contact :
Re: Question branchement 12V (débutant)
Pourquoi utiliser des lampes à batterie incorporée, le régulateur et les chargeurs respectifs vont consommer de l'énergie inutilement.

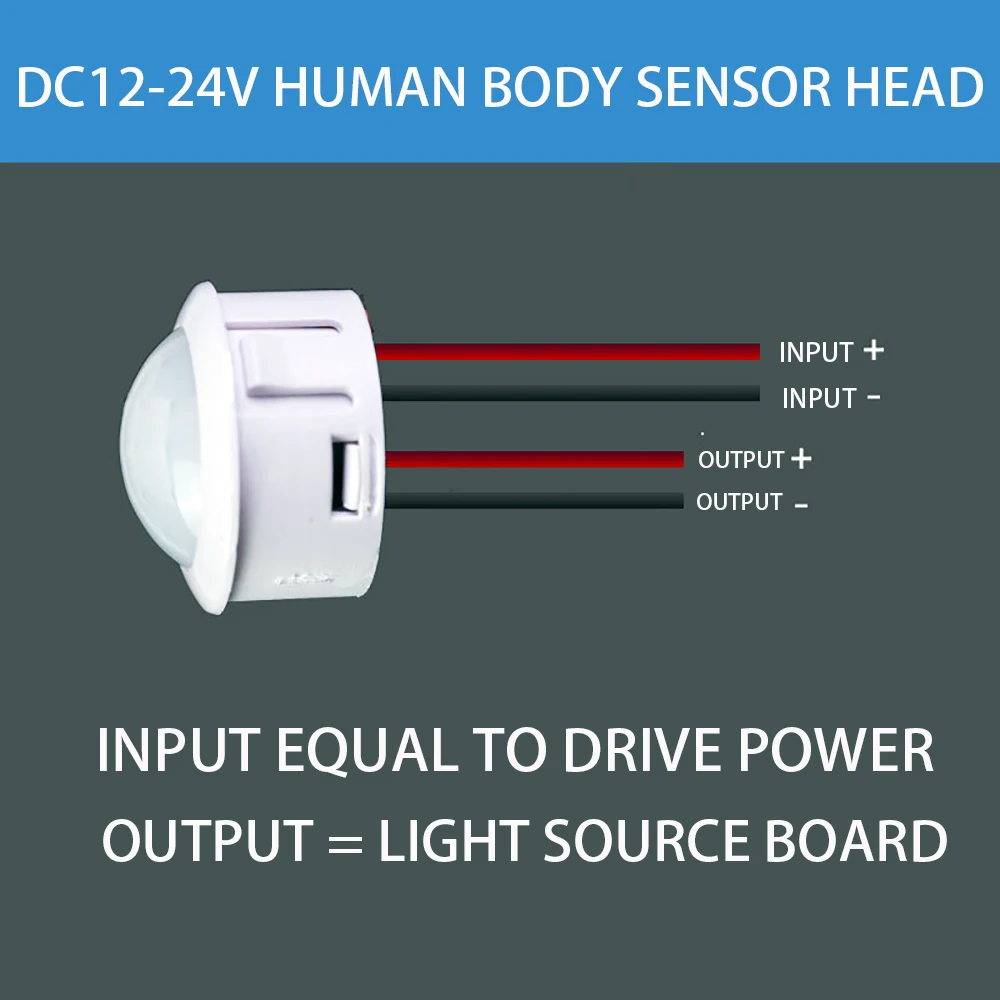

Idéalement les capteurs infrarouge ne se placent pas au même endroit que les lampes. Faire plutôt un cablage avec des Interrupteurs à capteur infrarouge DC 12V-24 V et des lampes 12 V séparées.
Tu peux raccorder 4 lampes de 4 W derrière un capteur (18 W max). https://fr.aliexpress.com/item/1005004418972434.html
6 lampes de 4W c'est 2 A max si toutes les lampes sont allumées, ton fil supporte allègrement
Idéalement les capteurs infrarouge ne se placent pas au même endroit que les lampes. Faire plutôt un cablage avec des Interrupteurs à capteur infrarouge DC 12V-24 V et des lampes 12 V séparées.
Tu peux raccorder 4 lampes de 4 W derrière un capteur (18 W max). https://fr.aliexpress.com/item/1005004418972434.html
6 lampes de 4W c'est 2 A max si toutes les lampes sont allumées, ton fil supporte allègrement
0 x
-
- Modérateur
- Messages : 80079
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11409
Re: Question branchement 12V (débutant)
Je suis pas sur qu'il y ait une batterie justement...
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Econologue expert
- Messages : 14293
- Inscription : 17/03/14, 23:42
- Localisation : picardie
- x 1688
- Contact :
Re: Question branchement 12V (débutant)
Pourquoi 3.96 Wh ?
Faudrait déjà qu'il donne la référence des lampes pour qu'on y voit plus clair et si ils les possède déjà
Faudrait déjà qu'il donne la référence des lampes pour qu'on y voit plus clair et si ils les possède déjà
0 x
Re: Question branchement 12V (débutant)
La référence de la lampe, c'est celle ci :
https://www.amazon.fr/dp/B0CBVQ1XVM
Ce sont bien des lampes avec batterie, initialement avec panneau solaire (taille ridicule, probablement panneau de 5W) et à placer à l'extérieur. Je souhaitais en placer dans mon garage, j'ai pris les moins chères, donc ce modèle là.
Pour répondre à izentrop, étant donné qu'aucune spec n'est donnée dans leur page, j'ai mesuré avec un ampéremètre.
Sur 12V et branché sur allume cigare, elle m'aspire 0.33A (12*0.33 = 3.96W).
https://www.amazon.fr/dp/B0CBVQ1XVM
Ce sont bien des lampes avec batterie, initialement avec panneau solaire (taille ridicule, probablement panneau de 5W) et à placer à l'extérieur. Je souhaitais en placer dans mon garage, j'ai pris les moins chères, donc ce modèle là.
Pour répondre à izentrop, étant donné qu'aucune spec n'est donnée dans leur page, j'ai mesuré avec un ampéremètre.
Sur 12V et branché sur allume cigare, elle m'aspire 0.33A (12*0.33 = 3.96W).
0 x
Re: Question branchement 12V (débutant)
izentrop a écrit :Pourquoi utiliser des lampes à batterie incorporée, le régulateur et les chargeurs respectifs vont consommer de l'énergie inutilement.
Idéalement les capteurs infrarouge ne se placent pas au même endroit que les lampes. Faire plutôt un cablage avec des Interrupteurs à capteur infrarouge DC 12V-24 V et des lampes 12 V séparées.
Tu peux raccorder 4 lampes de 4 W derrière un capteur (18 W max). https://fr.aliexpress.com/item/1005004418972434.html
6 lampes de 4W c'est 2 A max si toutes les lampes sont allumées, ton fil supporte allègrement
Excellente idée je regarderai ça en détail. Merci !
0 x
-
- Modérateur
- Messages : 80079
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11409
Re: Question branchement 12V (débutant)
Dans ce cas effectivement les petites batteries font double emploi...et vont entrainer une surconsommation (surtout en fin de vie...c'est à dire dans pas longtemps pour des 1er prix ...)
Supprime les et récupère les pour autre chose...si la carte interne le permet facilement (pas sur)...
Supprime les et récupère les pour autre chose...si la carte interne le permet facilement (pas sur)...
