bonjour,

après vous avoir sollicité, pour mener à terme mon projet, je vous présente ma réalisation en auto-construction.

En 2009/10 installation d'une chaudière bois avec accumulation en BT de 1000l: le tout piqué sur l'ancien circuit de radiateurs.

Et cette année, rajout d'un ballon ECS bois/solaire et complément chauffage par échangeur à plaque alimentant le BT 1000.

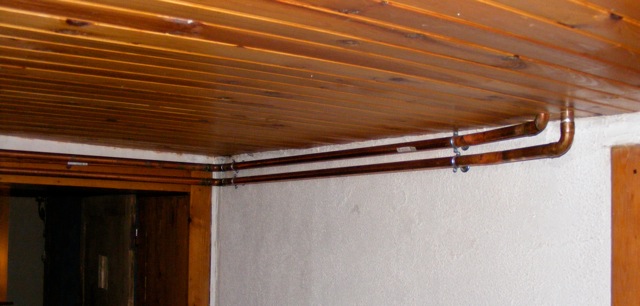

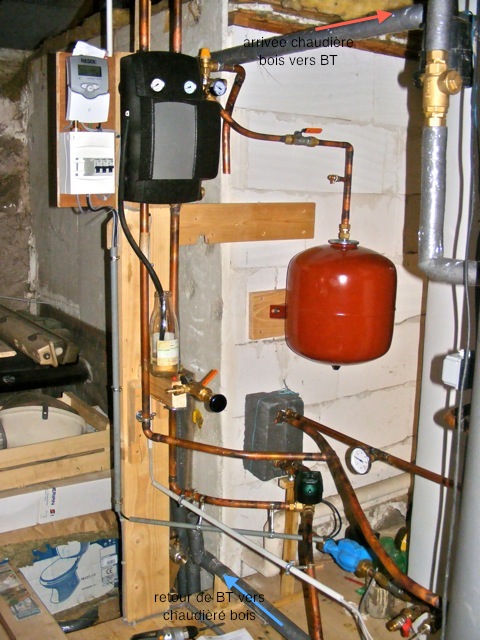

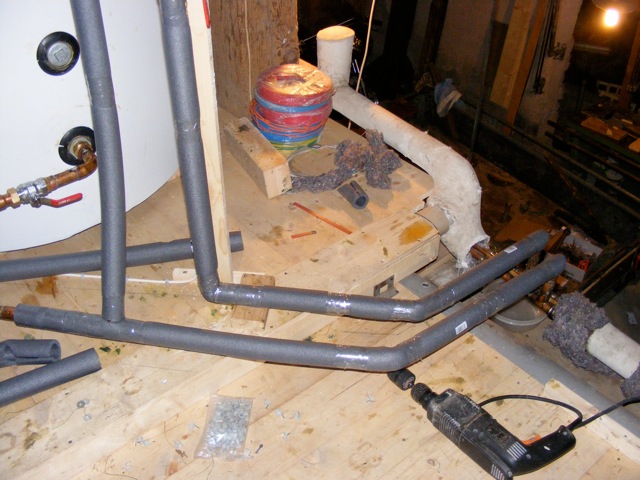

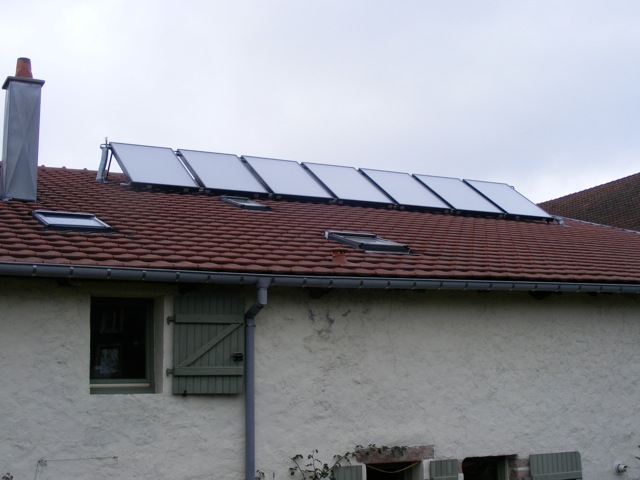

Ma surface de capteurs:15,2m2

2009/10






2011







Le bilan
en ce 23 octobre avec un bon ensoleillement, je tire le glycol à 80°, 85° vers 12/13 heures.
En ECS c'est nickel: 300L à 70° en 2 heures 30 avec un départ à la sonde à 41°.
Par contre, un échangeur à plaques reste un échangeur, le transfert n'est pas top. un échangeur a toute son efficacité en basse T°.
Avec un delta de 20/25° au primaire, j'ai 10/15° maxi au secondaire.Même en jouant sur les débits.
cela dit, il constitue un bon complément chauffage: il maintient la "flambée" du matin toute la journée. Soit 10/15 Kg de bois pour une ferme isolée et 14 radiateurs.
haut du BT 1000: 70° et bas 50°.

A ce sujet, j'envisage une modif de mon échangeur (ce qu'a fait un voisin). fabriquer un échangeur tubulaire ou serpentin: accumuler à 80° et injecter dans le BT et ainsi de suite. A calculer.
En tout cas, il fait un BT à 75/80° en fin de cycle solaire.

Pour un premier "jet" je suis satisfait.
merci à vous.

[looping]

Bonjour Phil ,

Merci pour les photos et bravo d'être arrivé au bout de ton projet .

En ce qui concerne le ballon tampon de chauffage, c'est vrai que c'est plus simple quand on prend la précaution , à l'achat , de choisir un modèle avec serpentin . Avec le brassage du 2ème circulateur , il n'y pas de stratification , mais c'est moins gênant qu'en ECS .
Pour "passer " la puissance de tes15m2 de capteurs , il t'aurait fallu au moins un échangeur de 3m2 , 4.5 m2 dans l'idéal .

As-tu une idée de la surface d'échange de ton échangeur à plaques ?
On doit pouvoir calculer sa puissance d'après les débits , ou tout du moins retrouver ce que tu as observé en delta T° .

A+

[phil88]

bonjour,

mon échangeur est de marque REFLEX 15/30 0,39 m2 de surface d'echange.

https://www.econologie.info/share/partag ... UraSc6.pdf

[phil88]

voir aussi ce lien
en bas de page il y a un logiciel de dimensionnement.

problème pur moi je suis sur mac.....

http://www.ledifice.com/catalogb2b/Echa ... _info.html

[phil88]

bonjour,

dans le cadre d'une modif de mon échangeur afin d'obtenir de l'eau de remplissage BT à 70/75°, je retiens ce genre de solution, qui est dans mes cordes au niveau fabrication.




le principe consiste en un mini BT où je j'accumule et injecte dans mon BT 1000.
comme ça à la louche, je verrais:
un serpentin de 20 m en cu 18. ça donne 1,13 m2 et 31 spires sur un diamètre de 20 cm/62 cm de hauteur. ça tient dans un contenant de 35 Litres (25 cm X 70 cm).
A voir pour du cu 22: 1,38 m2.

évacuation à 70/75°.
