Turbine éolienne Rotative Bi Plan (ROBIPLAN)

[janic]

bonjour
Pour un meilleur équilibre, tu devrais décaler tes pales de 90°

[pascal HA PHAM]

bonjour
Pour un meilleur équilibre, tu devrais décaler tes pales de 90°

bonjour les amis,
au sujet de l'équilibrage, il n'est pas nécessaire de chercher un équilibrage parfait des phases de poussées sur les pales, ni même un équilibrage dynamique rigoureux....
Un équilibrage statique est suffisant tant que la vitesse du vent n'atteint ou ne dépasse pas un certain seuil évalué à plusieurs dizaines de mètres/seconde.

Cette vidéo tournée en 2011 démontre que le concept ROBIPLAN est tout a fait apte à fonctionner avec des paramètres de construction tout à fait atypiques...hum voire même "volontairement fou" en ce qui concerne l'équilibrage ;

vidéo for a new strong wind motor :

http://www.ipernity.com/doc/pascalhapham/10925563

et....il y a encore de nouvelles cogitations en coulisse....patience ça va venir !

hé hé.....
A+



Pascal

[janic]

bonjour
tu fais comme tu veux, c'est ton bébé!

[pascal HA PHAM]

bonjour,

rappel de la géométrie de base d'un aéromoteur "ROBIPLAN" :
le déplacement cyclé des pales trace pour chacun des points du biplan une courbe statique de viviani dans l'espace 3 D sphérique (enveloppe de la machine).








Correspondance dynamique et caractérisation en imagerie "sphère terrestre"

Au cours de la rotation chaque courbe statique de VIVIANI refermée correspond à la trace complète d'une courbe dynamique appelée Clélie de PAPPUS avec N=1, N étant le rapport entre la vitesse angulaire équatoriale et la vitesse angulaire méridienne des 2 rotations imbriquée, le point central de rotation étant alors le centre de la sphère.


"VIVE LA SPHERE DYNAMIQUE DE L'AEROMOTEUR ROBIPLAN : LES MATHS, VIVIANI, GALILEE et PAPPUS"

NADY-P

[pascal HA PHAM]

Petit vent de gifs Nady-Y/P à la suite :






NB : ici la chaine de couplage cinématique entre "axe 1" et "axe 2" n'est pas représentée, pour zoomer sur celle ci voir dans les pages précédentes le détail (sur les différents prototypes fonctionnels en photos et en vidéos)

A+

[pascal HA PHAM]

Bonjour,

La TORNADE ou Eolienne verticale à pales pilotées par courroie crantée est une réalisation authentique de Jean Claude LEFEUVRE :


vidéo youtube :
http://www.youtube.com/watch?v=gtWNSrb9xnU

autre vidéo démonstrative :
http://www.youtube.com/watch?v=SEjwyNqvW_k

A vide elle démarre vers les 1 m/s de vent bravo Jean Claude !
Pascal

[pascal HA PHAM]

bonjour,

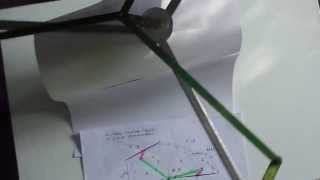

éolienne radiale PCHR : voici le système de gestion cyclique d'incidence de pales imaginé par J.C. LEFEUVRE (25 mars 2013)

vidéo d'explication :
http://www.youtube.com/watch?v=Eb53EJTxuZg

MES ANALYSES :

Sur une éolienne à axe de rotation vertical, Jean Claude à adapté les propriétés de l'excentrage d'un module rotatif de commande pour faire varier cycliquement l'angle d'incidence au vent des pales via les biellettes : Bravo !.

NB 1 : à noter que la cinématique de commande cyclique d'incidence des pales est fondamentalement différente de celle utilisèe par EOLPROCESS et son mécanisme concentrique d'asservissement / sécurité d'incidence de pales.
voir à ce sujet :
http://www.eolprocess.com/start.php

NB 2 :
On comprend alors que la girouette peut faire évoluer de façon orbitale la position angulaire de l'axe excentré du module de commande autour de l'axe de rotation principal du bras support de pales (sur 360°).....afin que l'incidence générale de la machine puisse suivre rigoureusement / razpidement tout changement de direction des vents.
Ce nouveau mécanisme gère donc bien deux incidences :
- l'incidence principale au vent de l'éolienne
- l'incidence cyclique des pales selon qu'elles "engagent" ou "dégagent"

NB 3 :

La solution du pas cyclique de Jean Claude est bien plus simple et tout aussi efficace que celle d'éolprocess, elle se démarque aussi des systèmes cinématiques de pas principal et pas cyclique utilisés dans les rotors d'hélicoptères.....le descriptif parallèle est valorisant pour le mécanisme de Jean "un mécanisme aussi discret que génial".

Double bravo à J.C. !

Pascal

[Remundo]

Oui, tout à fait Pascal,

Cette éolienne à axe vertical est de la famille des pales orientables, dans le style d'Eole Process, et en cherchant, on trouve diverses cinématiques visant à effacer la pale fuyante vers le vent et à plaquer l'autre pale face au vent.

Ces petis embiellages de synchonisation des pales face au vent, c'est très élégant.

Très belle réalisation originale de Jean Claude LEFEUFRE

[pascal HA PHAM]

OK Raymond,
Autre belle vidéo prise sur la passerelle de l'ile Seguin (anciennes usines RENAULT de Boulogne Billancout).

lien :
http://www.youtube.com/watch?v=B2pwkHnumTY



On apperçoit vers la 55ème seconde le coeur du module excentré à 3 bras qui commande d'incidence cyclique des pales.

On remarque bien les 2 points diamètralement opposés du cycle : - celui ou chaque pale remonte au vent (pale tranche au vent en incidence laminaire pratiquement neutre à mi course engageante)
et à 180° du premier point, le 2ème point ou chaque pale "vent arrière" & surface ortogonale au vent est motrice (pale dégageante plein travers vent/"incidence peltonienne turbulente" à mi course dégageante).

Oui c'est du beau boulot !
A suivre

[Cuicui]

c'est très élégant.Très belle réalisation originale de Jean Claude LEFEUFRE

Simplicité, élégance, efficacité : caractéristiques des réalisations de Jean-Claude Lefeuvre. A quand ses talents appliquées à la tête des rotors d'hélicoptères ?
J'aimerai que Jean-Claude puisse dans les meilleurs délais recueillir les bénéfices de ses talents et de ses réalisations.
